何時使用鏡頭安全夾

倘若投影機安裝在人員上面，投影鏡頭無論如何都必須用安全纜線固定。

鏡頭安全夾套件

鏡頭安全夾套件R9803511適用於所有「標準」FLD 鏡頭，但 UST 0.28 (R9802232) 和 UST 0.38 (R9801832) 除外，因為其鏡身幾何形狀不同。對於這些 UST 鏡頭，鏡頭安全纜線套件R9801196 必須使用。

鏡頭安全夾套件的內容：

• 鏡頭安全夾（含兩個支架）
• 鏡頭安全纜線（750 mm，Ø3 mm）
• 2 個螺絲 M4x25
• 1 個 7x70 mm 連結環

所需工具

使用梅花 T20 鑽頭的扭力扳手。

如何安裝

1. 確保鏡頭安全夾、安全纜線及所有配件狀況良好且無損壞。

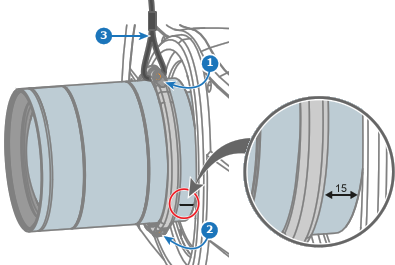

2. 將安全夾裝在鏡頭本體周圍，如下所示：

   1. 安置夾子，使一個接頭朝上（參考點 1），且另一個朝下（參考點 2）。
   2. 確保安全纜線的一個環形端（參考點 3）在上接頭（參考點 1）由螺絲固定在夾子內。
   3. 將夾子安置在距離鏡頭本體邊緣 15 mm 的位置。
   4. 以 2 Nm 的扭力鎖緊螺絲。



3. 將安全纜線的另一端與投影機本體、桁架支架或天花板附接。使用連結環使迴圈閉合。



   註： 安全夾作為備援安裝，以使落距盡可能小。盡可能縮短鏡頭的落距！
