鏡頭機制

將鏡頭固定在投影機上的機制是一種「轉按」系統。這種鏡頭雙重固定（無安全纜線）可以避免投影機在觀眾上方使用時，鏡頭因出現單一故障狀況而掉出。

鏡頭接口和鏡頭按鈕設計旨在防止損壞鏡頭板，同時提供簡單且穩定的鏡頭變更程序。

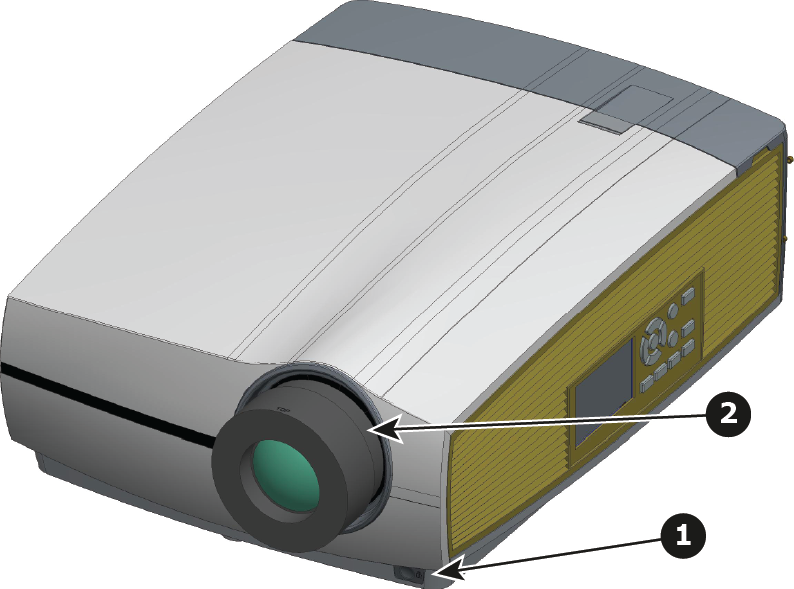

鏡頭按鈕（參考點 1）位於鏡頭接口（參考點 2）的右下方。按鈕可以在兩個位置之間切換：

• 預設位置，鏡頭機制已鎖定。
• 按壓時，鏡頭機制會解鎖。

提示： 在嘗試卸下或安裝鏡頭之前，請務必啟動投影機快門。

為此，請按下鍵盤上的快門按鈕、或遙控器上的快門關閉，以將快門啟動。快門啟動時，鍵盤按鈕將亮起紅色。

再按一次快門按鈕、或遙控器上的快門打開，以將快門停用，並且恢復正常操作。快門停用時，鍵盤按鈕將亮起白色。

鏡頭適配器

選用的鏡頭適配器可供重複使用 FLD 和 FLD+ 鏡頭。鏡頭必須先安裝在鏡頭適配器上，然後由鏡頭和適配器組成的總成可以像獨立鏡頭般使用。

註： 請注意，在插入鏡頭適配器時，無法校準偏移。如果需要偏移校準，請先取下鏡頭適配器。

註： 建議將鏡頭槽移近其標稱位置（垂直 + 水平）。否則，鏡頭槽的內部橡膠波紋管可能會對適配器外筒產生一些摩擦。

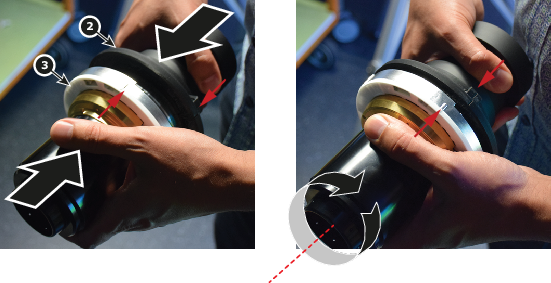

用以將鏡頭固定在適配器上的「轉按」系統類似於投影機上用以固定獨立鏡頭的機制。將鏡頭（參考點 2）與適配器（參考點 3）對齊，然後將鏡頭轉向右邊 (CW)，直到鎖定為止。

若要將鏡頭（參考點 2）與適配器（參考點 3）分離，請先按下適配器上的按鈕（參考點 4）以釋放鏡頭安裝機制，將鏡頭轉向左邊 (CCW)，然後將鏡頭從適配器直線拉出。

註： 需要按住按鈕（參考點 4），直到鏡頭相對於適配器旋轉約 10° 為止。

鏡頭與投影機的電氣連接是由位於鏡頭槽正面的兩個鏡頭偏移連接器（參考點 5）供應。適配器在電氣連接方面的行為與直通相似。

安裝獨立鏡頭

1. 確認投影機快門已啟動（快門在投影機鍵盤上的快門圖示為紅色時啟動）。
2. 務必取下存在於鏡頭和鏡頭槽上的所有保護蓋。

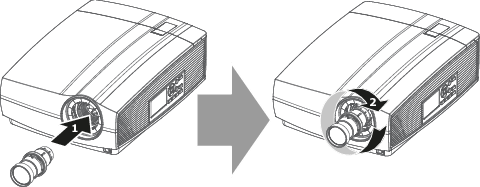

3. 將鏡頭對齊，以使卡口上的標記（紅色）朝上，然後將鏡頭插入投影機鏡頭槽中（圖片 4–6，動作箭頭 1）。



4. 將鏡頭轉向右邊 (CW) 直到鎖定為止（圖片 4–6，動作箭頭 2）。「卡合」聲表示鏡頭安裝機制已鎖定。
5. 在將手從鏡頭移開之前，請先確認鏡頭已牢牢位於適當位置（且按鈕鬆開）。

取下獨立鏡頭

1. 用單手支撐鏡頭。

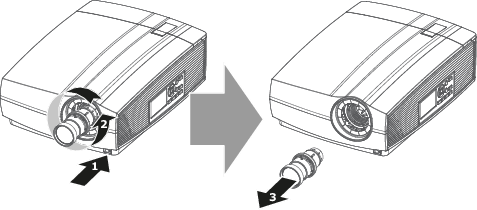

2. 用另一隻手推按鏡頭按鈕，以便釋放鏡頭安裝機制（圖片 4–7，動作箭頭 1）。



   註： 需要按住鏡頭按鈕，直到鏡頭相對於鏡頭槽旋轉約 10° 為止。



3. 將鏡頭轉向左邊 (CCW)（圖片 4–7，動作箭頭 2）。
4. 將鏡頭從投影機鏡頭接口直接拉出（圖片 4–7，動作箭頭 3）。
5. 以另一個鏡頭更換，或安裝投影機鏡頭蓋。

安裝帶適配器的鏡頭

1. 確認投影機快門已啟動（快門在投影機鍵盤上的快門圖示為紅色時啟動）。
2. 建議將鏡頭槽移近其標稱位置（垂直 + 水平）。否則，鏡頭槽的內部橡膠波紋管可能會對適配器外筒產生一些摩擦。如有必要，請參閱使用手冊中的「鏡頭偏移」專屬章節以修正鏡頭槽位置。
3. 務必取下存在於鏡頭、鏡頭適配器和鏡頭槽上的所有保護蓋。

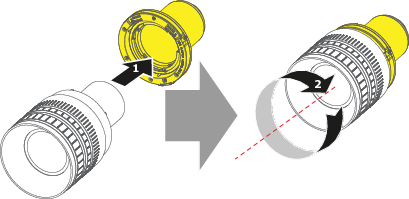

4. 將鏡頭頂部標記（紅色）與鏡頭適配器上的頂部標記對齊，然後插入鏡頭（圖片 4–8，動作箭頭 1）。



5. 用左手握住適配器，然後將鏡頭轉向右邊 (CW) 直到鎖定為止（圖片 4–8，動作箭頭 2）。「卡合」聲表示鏡頭安裝機制已鎖定。

   鏡頭和適配器現在形成獨特的總成。

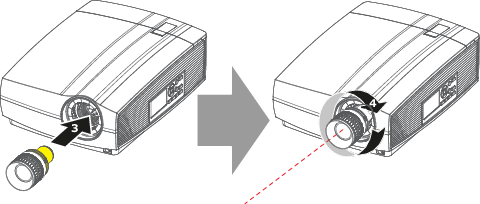

6. 將鏡頭總成頂部標記（紅色）與投影機鏡頭槽的頂部對齊，然後將鏡頭總成插入鏡頭槽（圖片 4–9，動作箭頭 3）。



7. 將鏡頭總成轉向右邊 (CW) 直到鎖定為止（圖片 4–9，動作箭頭 4）。「卡合」聲表示鏡頭安裝機制已鎖定。
8. 在將手從鏡頭移開之前，請先確認鏡頭總成已牢牢位於適當位置（且按鈕鬆開）。

取下帶適配器的鏡頭

1. 用單手支撐鏡頭總成（鏡頭 + 適配器）。

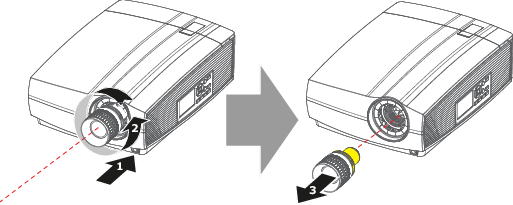

2. 用另一隻手推按鏡頭按鈕，以便釋放鏡頭安裝機制（圖片 4–10，動作箭頭 1）。



   註： 需要按住鏡頭按鈕，直到鏡頭組件相對於鏡頭槽旋轉約 10° 為止。



3. 將鏡頭總成轉向左邊 (CCW)（圖片 4–10，動作箭頭 2）。
4. 將鏡頭總成從投影機鏡頭接口直接拉出（圖片 4–10，動作箭頭 3）。

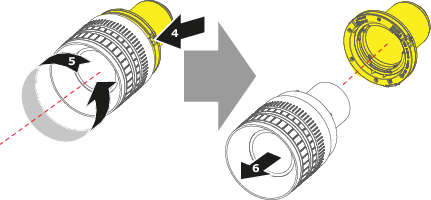

5. 推壓位於適配器上的按鈕（圖片 4–11，動作箭頭 4）以釋放鏡頭。



6. 將鏡頭轉向左邊 (CCW)（圖片 4–11，動作箭頭 5）。
7. 將鏡頭從適配器直接拉出（圖片 4–11，動作箭頭 6）。
8. 在鏡頭卡口末端安裝保護蓋。
