4.10.1 準備 GLD 鏡頭 (0.37-0.4:1) UST 90°

鏡頭旋轉機械構造

取下 8 顆 M3 柱頭螺絲後,鏡頭本體可以相對於介面單元旋轉。可採用 90 的增量重新鎖緊至介面單元

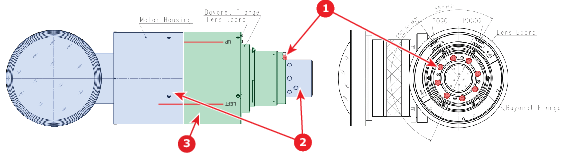

圖片 4–46 鏡頭旋轉機制
1
M3 柱頭螺絲
2
鏡頭本體
3
介面單元

注意:螺絲頭上再塗上黏膠,以防止重新鎖緊柱頭螺絲時鬆動。

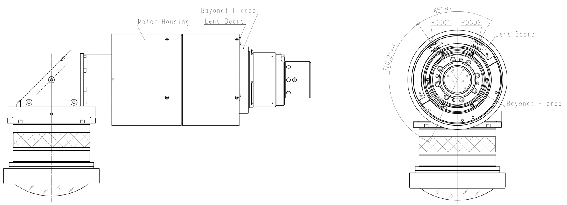

標準位置

向左投影

鏡頭本體上的標記與介面單元上的「LEFT」標記相等。

圖片 4–47
圖片 4–48

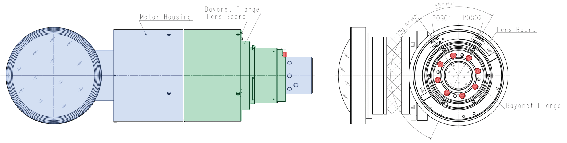

已旋轉 +90°

向上投影

圖片 4–49

從標準位置開始,轉開 8 顆 M3 柱頭螺絲,然後將鏡頭本體旋轉 +90°。鏡頭本體上的標記應與鏡頭介面上的「UP」標記相等。

在 M3 柱頭螺絲上添加一些黏膠,然後再次將其旋入。

圖片 4–50

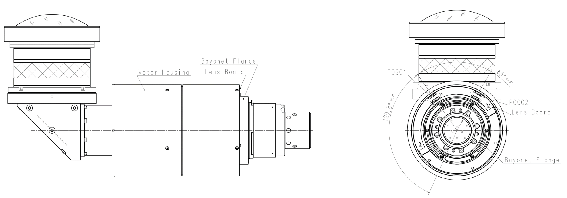

已旋轉 -90°

向下投影

圖片 4–51

從標準位置開始,轉開 8 顆 M3 柱頭螺絲,然後將鏡頭本體旋轉 -90°。鏡頭本體上的標記應與鏡頭介面上的「DOWN」標記相等。

在 M3 柱頭螺絲上添加一些黏膠,然後再次將其旋入。

圖片 4–52
