4.9.1 安裝 FLDX 鏡頭 (0.38:1) UST 90°

鏡頭準備工作

鏡頭可以面向上和面向左安裝。

圖片 4–19
所需工具

帶長軸的 2 mm 內六角扳手（隨附套件）

如何準備鏡頭

  1. 將鏡頭放在桌面上。轉開 6 顆螺絲 (1)。使用有長軸的內六角扳手，以免損壞螺絲頭。這些螺絲將不重複使用。

    註： 一律使用正確工具（隨套件交付）以避免損壞螺絲頭！
    圖片 4–20
    圖片 4–21

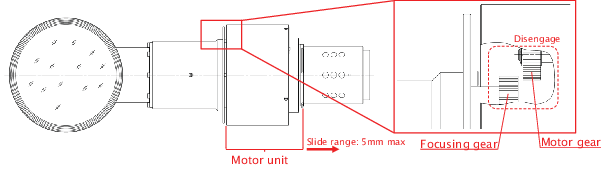

  2. 將馬達外殼向鏡頭 (2) 的背面滑動數 mm，以使對焦齒輪與馬達齒輪脫離。

    圖片 4–22
    圖片 4–23
    A
    參考標記

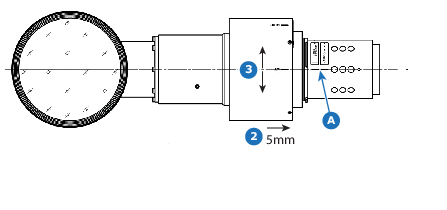

  3. 旋轉馬達外殼，直到外殼上選擇的標記與鏡頭本體上的參考標記對應（步階為 30°）。查看安裝孔是否與鏡頭本體中的孔洞吻合。

    例如，若要向左投射，則轉動馬達外殼，直到馬達外殼上的左側標記與鏡頭外殼上的參考標記「F80 左邊」對應。

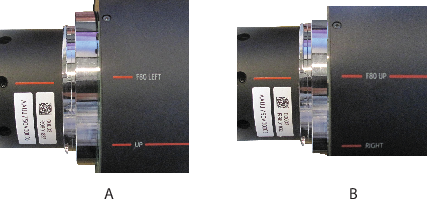

    圖片 4–24
    A
    向左投射
    B
    向上投射
  4. 將馬達外殼滑回至鏡頭正面使對焦齒輪與馬達齒輪重新接合。

  5. 用黏膠旋入 6 顆新內六角螺絲（螺絲隨套件交付）。這些螺絲可以多次重複使用。轉開的舊螺絲可以扔掉。

    再次使用帶長軸的工具（2 mm 內六角扳手，隨套件交付）。

    鏡頭已就緒，可以安裝在投影機上了。

  6. 滑動鏡頭輸入上的鏡頭適配器，直到與馬達外殼 (1) 吻合為止。確定接觸點位於適配器的左上方。

    圖片 4–25
  7. 將適配器轉向右邊（卡口接頭）(2) 以將其固定。
無鏡頭支撐件直接安裝鏡頭時

儘管強烈建議將為此鏡頭專門設計的安裝支撐架與此鏡頭結合使用，但非強制性。

在不使用安裝支撐架（不建議）直接將 UST 鏡頭安裝在投影機中時，必須使用 Barco 提供的安全纜線組。無法使用正確類型的安全纜線或安裝支撐架可能會損壞鏡頭及/或投影機。

如何準備帶安全纜線的鏡頭
  1. 將 3 到 4 個夾子貼在鏡頭本體的表面上 (1)。

  2. 將安全纜線的第一個環形端卡入其中一個夾子中。

    圖片 4–26
  3. 將剩餘的纜線圈住鏡頭。將纜線按入環形的每個纜線夾中。
  4. 將纜線從纜線頭的環形端通過 (2)。
  5. 在鏡頭托架上裝上一個 U 形螺栓，將開口端朝外 (3)。請務必確保環形端的兩端及安全纜線的外側都位於同一側。

  6. 關上並鎖緊 U 形螺栓。

    註： 請務必確保安全纜線已繞緊鏡頭四周，再鎖緊 U 形螺栓螺母。
  7. 將連結環放在安全纜線的環形端。
  8. 將鏡頭安裝在投影機中。
  9. 將安全纜線固定在桁架周圍，並透過將連結環的安全環轉到開口端上來固定連結環。

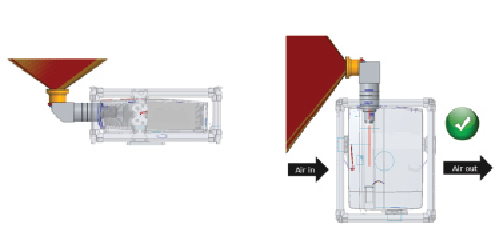

天花板安裝帶有 UST 鏡頭的 F80

請勿使用具有 UST 鏡頭的 F80 投影機作為天花板安裝式投影機。將替代設定用於天花板安裝式投影機。

如需更多資訊，請參閱 “帶有 UST 鏡頭的天花板安裝式投影機的替代方案”
