4.10.2 安裝帶有鏡頭支撐件的 GLD 鏡頭 (0.37-0.4:1) UST 90°

註: 一律將 GLD 鏡頭 (0.37-0.4:1 UST 90°) 與鏡頭支撐件一起安裝。
所需工具

6 公釐內六角扳手

所需零件

鏡頭支撐套件

安裝方法
  1. 將投影機倒放並去除前腳座。

    圖片 4–53

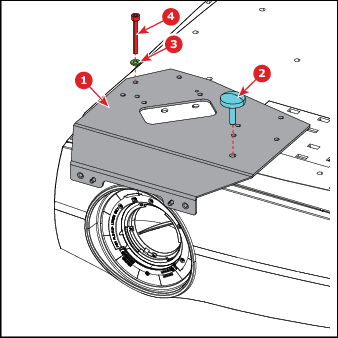

  2. 將底板 (1) 放在投影機底部,然後旋入:

    1. 去除的前腳座 (2)
    2. 螺栓 M6x50 (4)。在板子與螺栓之間插入 M6 墊圈 (3)。
    圖片 4–54

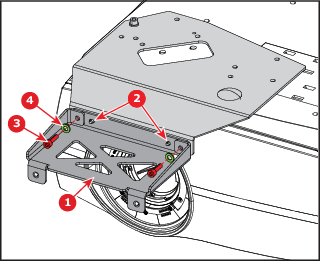

  3. 取擴充底板 (1) 並在兩針腳 (2) 上滑動。

    透過旋入兩側螺栓 M6x20 來固定此位置。在螺栓與板子之間插入兩次 M6 墊圈 (4)。

    圖片 4–55
  4. 轉動投影機背面的腳座,然後插入 UST 鏡頭。

    投影影像並調整偏移。鏡頭支撐件一旦完全安裝,將無法使鏡頭偏移(亦請參閱支撐件上的黃色貼紙)

    圖片 4–56
  5. 使用 2 個 M6x20 (2) 螺栓和 2 個 M6 墊圈安裝鏡頭支撐板 1 (1)。使用套管孔。

    請還不要將螺栓固定住。

    圖片 4–57
  6. 安裝鏡頭支撐板 2 (1)。使用 2 個 M6x20 螺栓和 2 個 M6 墊圈 (3)。請還不要將螺栓固定住。

    現在左右和上下移動 2 個板子的組合,以便總成完全支撐鏡頭。接著將 4 個螺栓鎖緊以將此位置固定住。

    注意: 當 UST 鏡頭固定在鏡頭支撐件中時,請勿執行任何鏡頭移動。

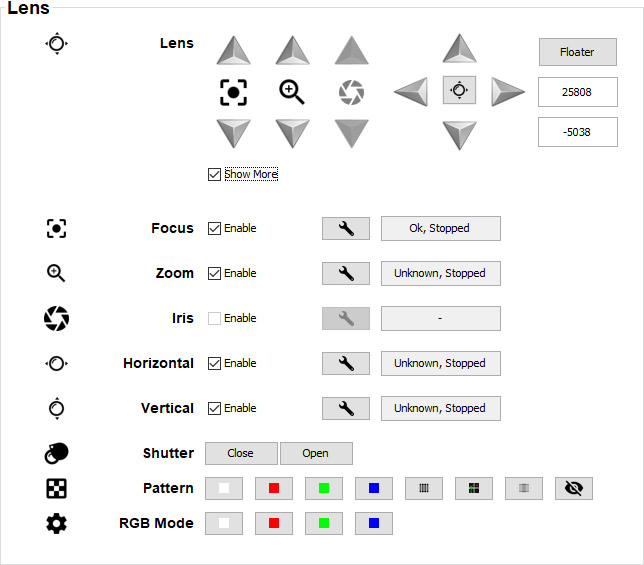

    提示: 鏡頭固定後,建議使用 PToolset 停用水平和垂直鏡頭偏移。取消勾選水平和垂直之後的核取方塊。如需更詳細資訊,請參閱 Projector Toolset Pulse 投影機 R5906795 的使用指南,可從 Barco 的網站下載。
    圖片 4–58
    圖片 4–60

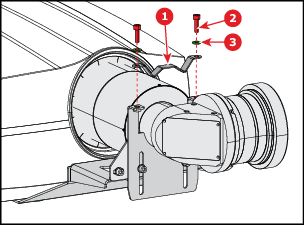

  7. 使用 2 個 M6x20 (2) 螺栓和 2 個 M6 墊圈 (3) 安裝關閉支架 (1)。

    圖片 4–61
  8. 必須使用安全纜線。

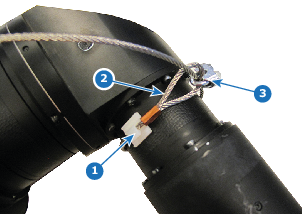

    1. 將 3 到 4 個夾子貼在鏡頭本體的表面上 (1)。

      圖片 4–62
    2. 將安全纜線的第一個環形端卡入其中一個夾子中。
    3. 將剩餘的纜線圈住鏡頭。將纜線按入環形的每個纜線夾中。
    4. 將纜線從纜線頭的環形端通過 (2)。
    5. 在鏡頭托架上裝上一個 U 形螺栓,將開口端朝外 (3)。請務必確保環形端的兩端及安全纜線的外側都位於同一側。
    6. 關上並鎖緊 U 形螺栓。
    7. 將連結環放在安全纜線的環形端。
    8. 將安全纜線固定在桁架周圍,並透過將連結環的安全環轉到開口端上來固定連結環。
