所需工具

• 4 公釐內六角扳手
• 5 mm 內六角扳手

準備

1. 準備測試區域。Barco 建議所有沙姆調整使用 2 公尺的投影機螢幕距離。

   請確認安裝鏡頭的投射比吻合安裝區要求（投影距離及銀幕尺寸）。

2. 檢查鏡頭是否正確安裝、以及鏡頭偏移是否在中心位置。
3. 將聚焦環完全打開。
4. 前往 Main Menu (主選單) / Test Patterns (測試圖案) / Full Screen (全螢幕)，然後選擇要顯示對焦測試圖案。
5. 將鏡頭變焦到其最寬開口（螢幕上的最大影像大小）。

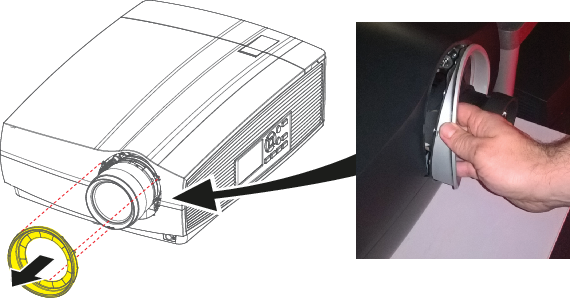

6. 取下塑膠蓋以能夠觸及 3 顆調整螺絲。



套用 Scheimpflug 校正

1. 鬆開三個固定螺釘（參考點 1b、2b、3b）。使用 5 mm 內六角扳手來執行。



2. 調整左側 Scheimpflug調整螺絲（參考點 1），直到螢幕右下方的測試影像清晰對焦。使用 4 mm 內六角扳手來執行。



   註： 此過程可能造成影像的其他區域離焦。這是預期的結果。



3. 調整右側 Scheimpflug 調整螺絲（參考點 2），直到螢幕左下方的測試影像清晰對焦。使用 4 mm 內六角扳手來執行。



   註： 此過程可能造成影像的其他區域離焦。這是預期的結果。



4. 調整下方 Scheimpflug 調整螺絲（參考點 3），直到螢幕上半部的測試影像清晰對焦。使用 4 mm 內六角扳手來執行。



   註： 此過程可能造成影像的其他區域離焦。這是預期的結果。



5. 繼續一次調整一個螺絲，直到測試影像在顯示器的所有區域銳度均勻。
6. 對焦是藉由縮小（螢幕上的最小影像大小）後再放大來測試。驗證影像仍然清晰。如果銳度有任何偏差，請重複步驟 2 到 6，直到影像正確。
7. 按照以下順序鎖緊三個固定螺絲：左方 (1b)、右方 (2b)、然後上方 (3b)。使用 5 mm 內六角扳手來執行。
8. 將準備步驟期間取下的塑膠蓋重新放回原位。
