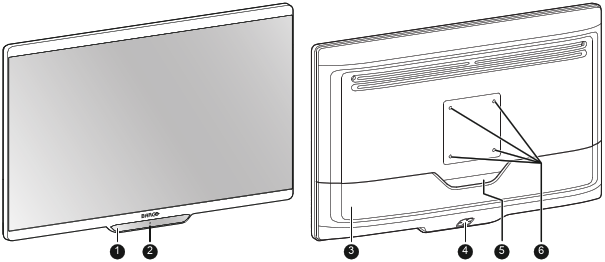

Overzicht

1. Aanraakklavier met 5 toetsen

   Standaard is alleen de stand-by-toets ( ) zichtbaar. Zie “Vergrendelen/ontgrendelen van het voorste toetsenbord” voor de activering van het toetsenbord.

2. Stand-by-toets en ledlampje voor de voeding (zie “Voedingsstatuslampje” voor het gedrag en de verschillende kleuren van het ledlampje voor de voeding)
3. Deksel van het connectorvak
4. Achterste toetsenbord
5. Uitsparing voor de kabelgeleiding
6. Schroefgaten voor VESA-steun (100 x 100 mm)

Aansluitingen – MDSC-8427 LED-versie

1. SDI-ingang (*)
2. SDI-uitgang (*)
3. +5 VDC - 2 A voedingsuitgang
4. USB 2.0 type A-interface
5. USB 2.0 type B-interface
6. DisplayPort-hoofdingang (rechts)
7. DVI-D-ingang
8. DVI-D-uitgang
9. Potentiaalvereffeningspen (POAG)
10. 2^e DisplayPort-ingang (links)
11. VDC in
12. HDMI 2 in
13. HDMI 1 in

^(*) De BNC SDI-connectors zijn aangepast aan de karakteristieke impedantie van de kabels van 75 ohm.

Aansluitingen – MDSC-8427 12G-versie

1. SDI 1: Single Link in of Quad Link in linksboven (*)
2. SDI 2: Single Link uit of Quad Link in rechtsboven (*)
3. SDI 3: Single Link in of Quad Link in rechtsonder (*)
4. SDI 4: Single Link uit of Quad Link in linksonder (*)
5. +5 VDC - 2 A voedingsuitgang
6. USB 2.0 type A-interface
7. USB 2.0 type B-interface
8. DisplayPort-hoofdingang (rechts)
9. DVI-D-ingang
10. DVI-D-uitgang
11. Potentiaalvereffeningspen (POAG)
12. 2^e DisplayPort-ingang (links)
13. VDC in
14. HDMI 2 in
15. HDMI 1 in

^(*) De BNC SDI-connectors zijn aangepast aan de karakteristieke impedantie van de kabels van 75 ohm. Zie “SDI config” over de mogelijke SDI-configuratiemodi.
