2.2.2 MDSC-8427 12G-versie

De interfaces aansluiten
  1. Sluit een of meerdere videobronnen op de bijbehorende video-ingangen van het beeldscherm aan. Voor een lijst van ondersteunde video-ingangen, zie “Technische gegevens” . Zie “SDI config” over de mogelijke SDI-configuratiemodi.
  2. Schermbeeldkloon: Het volledige actieve beeld op het scherm (inclusief OSD) kan worden gedupliceerd naar een FHD-signaal (1080p/1080i) op de DVI-uitgangsaansluiting, waarop een bijkomende DVI-videosink kan worden aangesloten.
  3. Sluit de USB2.0 type B-interface met een werkstation aan om het afstandsbedieningsprotocol te gebruiken, om de firmware van het scherm bij te werken of om een USB-randapparaat aan te sluiten op de USB-interfaces van het scherm (zie volgende stap).
  4. Gebruik een USB-randapparaat (keyboard, muis, webcam ...) door het aan te sluiten op de beschikbare USB-interfaces.
  5. Connector +5 VDC - 2 A voedingsuitgang voor accessoire (bijpassende connector HIROSE RP34L-5PA-2SC(1857)(71)).

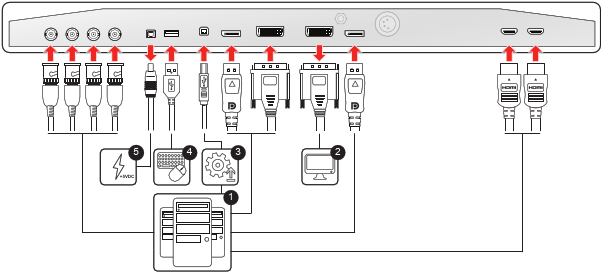

Afbeelding 2–3
Opmerking: Kabels met DisplayPort VESA DP 1.2-certificatie voor 5.4 Gbps HBR2 met een lengte van maximaal 2 meter worden aanbevolen.
Opmerking: Premium gecertificeerde HDMI 2.0-kabels met een lengte van maximaal 3 meter worden aanbevolen.
Opmerking: 3G-SDI Belden 1694A-kabels met een lengte van maximaal 50 meter en 12G-SDI Belden 4855R-kabels met een lengte van maximaal 30 meter zijn aanbevolen.
Opmerking: De DVI-uitgang moet ingeschakeld worden in het OSD-menu (raadpleeg “DVI-uitgang”).
Opmerking: Een subset van de opdrachten van het afstandsbedieningsprotocol is ook beschikbaar op een nieuw DDC-protocol op het DVI- en DisplayPort1-hulpkanaal.
