2.2.1 MDSC-8427 LED-versie

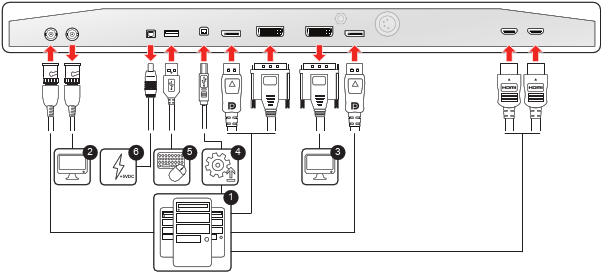

De interfaces aansluiten
  1. Sluit een of meerdere videobronnen op de bijbehorende video-ingangen van het beeldscherm aan. Voor een lijst van ondersteunde video-ingangen, zie “Technische gegevens”.
  2. Als de SDI-video-ingang aangesloten is, kan er een bijkomende SDI-videosink aangesloten worden op de SDI-uitgang (= doorlusverbinding SDI-ingang).
  3. Schermbeeldkloon: Het volledige actieve beeld op het scherm (inclusief OSD) kan worden gedupliceerd naar een FHD-signaal (1080p/1080i) op de DVI-uitgangsaansluiting, waarop een bijkomende DVI-videosink kan worden aangesloten.
  4. Sluit de USB2.0 type B-interface met een werkstation aan om het afstandsbedieningsprotocol te gebruiken, om de firmware van het scherm bij te werken of om een USB-randapparaat aan te sluiten op de USB-interfaces van het scherm (zie volgende stap).
  5. Gebruik een USB-randapparaat (toetsenbord, muis, webcam ...) door het aan te sluiten op de USB-interface.
  6. Connector +5 VDC - 2 A voedingsuitgang voor accessoire (bijpassende connector HIROSE RP34L-5PA-2SC(1857)(71)).
Afbeelding 2–2
Opmerking: Kabels met DisplayPort VESA DP 1.2-certificatie voor 5.4 Gbps HBR2 met een lengte van maximaal 3 meter worden aanbevolen.
Opmerking: Premium gecertificeerde HDMITM 2.0-kabels met een lengte van maximaal 3 meter worden aanbevolen.
Opmerking: Gebruik 3G-SDI Belden 1694A-kabels met een lengte van maximaal 50 meter.
Opmerking: De DVI-uitgang moet ingeschakeld worden in het OSD-menu (raadpleeg “DVI-uitgang”).
Opmerking: Een subset van de opdrachten van het afstandsbedieningsprotocol is ook beschikbaar op een nieuw DDC-protocol op het DVI- en DisplayPort1-hulpkanaal.
