Informacje ogólne

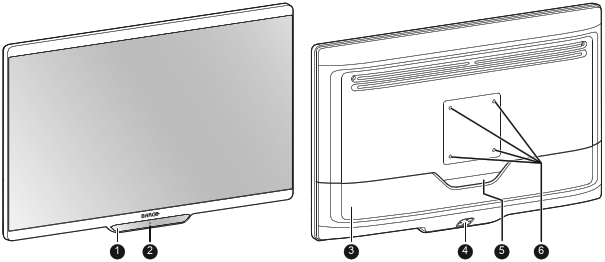

1. 5-przyciskowa klawiatura pojemnościowa z przodu

   Domyślnie widoczny jest jedynie przycisk gotowości ( ). Informacje na temat aktywowania klawiatury znajdują się w sekcji “Blokowanie/odblokowanie klawiatury z przodu”

2. Przycisk gotowości i dioda LED stanu zasilania (informacje na temat zachowania i różnych kolorów diody LED stanu zasilania znajduje się w “Dioda LED stanu zasilania”)
3. Pokrywa panelu podłączeniowego
4. Klawiatura z tyłu
5. Wycięcie do prowadzenia kabli
6. Otwory na śruby montażowe VESA (100 x 100 mm)

Połączenia – wersja MDSC-8427 LED

1. Wejście SDI (*)
2. Wyjście SDI (*)
3. Wyjście zasilania prądem stałym +5 V – 2 A
4. Interfejs USB 2.0 typu A
5. Interfejs USB 2.0 typu B
6. Główne (prawe) wejście DisplayPort
7. Wejście DVI-D
8. Wyjście DVI-D
9. Styk wyrównywania potencjału (POAG)
10. Drugie (lewe) wejście DisplayPort
11. Wejście VDC
12. Wejście HDMI 2
13. Wejście HDMI 1

^(*) Złącza BNC SDI odpowiadają impedancji charakterystycznej kabli 75 Ω.

Połączenia – wersja MDSC-8427 12G

1. SDI 1: wejście Single link lub Quad link u góry po lewej stronie (*)
2. SDI 2: wyjście Single link lub Quad link u góry po prawej stronie (*)
3. SDI 3: wejście Single link lub Quad link na dole po prawej stronie (*)
4. SDI 4: wyjście Single link lub Quad link na dole po lewej stronie (*)
5. Wyjście zasilania prądem stałym +5 V – 2 A
6. Interfejs USB 2.0 typu A
7. Interfejs USB 2.0 typu B
8. Główne (prawe) wejście DisplayPort
9. Wejście DVI-D
10. Wyjście DVI-D
11. Styk wyrównywania potencjału (POAG)
12. Drugie (lewe) wejście DisplayPort
13. Wejście VDC
14. Wejście HDMI 2
15. Wejście HDMI 1

^(*) Złącza BNC SDI odpowiadają impedancji charakterystycznej kabli 75 Ω. Informacje o możliwych trybach konfiguracji SDI, zob. “Konfiguracja SDI”.
