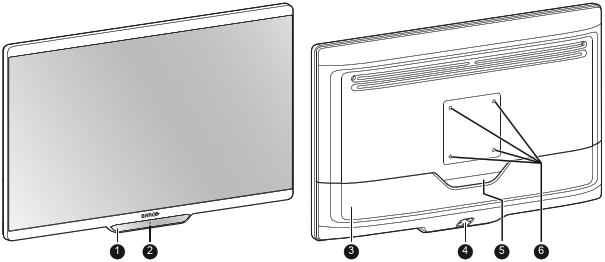

Prezentare generală

1. Tastatură frontală capacitivă cu 5 taste

   În mod implicit, numai tasta standby () este vizibilă. Pentru activarea tastaturii, consultați “Blocarea/deblocarea tastaturii frontale”

2. Tasta standby și LED-ul de stare a alimentării (consultați “LED de stare a alimentării” pentru a vedea comportamentul și diferitele culori ale LED-ului de stare a alimentării)
3. Capacul compartimentului conectorilor
4. Tastatura posterioară
5. Canal pentru rutarea cablurilor
6. Orificii pentru șuruburi de montare VESA (100 x 100 mm)

Conexiuni – versiunea MDSC-8427 LED

1. Intrare SDI (*)
2. Ieșire SDI (*)
3. +5 V c.c. – 2 A ieșire alimentare
4. Interfață USB 2.0 tip A
5. Interfață USB 2.0 tip B
6. Intrare DisplayPort principală (dreapta)
7. Intrare DVI-D
8. Ieșire DVI-D
9. Pin de echipotențial (POAG)
10. Intrare DisplayPort secundară (stânga)
11. Intrare V c.c.
12. Intrare HDMI 2
13. Intrare HDMI 1

^(*) Conectorii BNC SDI se potrivesc cu impedanța caracteristică a cablurilor de 75 ohm.

Conexiuni – versiunea MDSC-8427 12G

1. SDI 1: Intrare Single link sau Quad link în stânga sus (*)
2. SDI 2: Ieșire Single link sau Quad link în dreapta sus (*)
3. SDI 3: Intrare Single link sau Quad link în dreapta jos (*)
4. SDI 4: Ieșire Single link sau Quad link în stânga jos (*)
5. +5 V c.c. – 2 A ieșire alimentare
6. Interfață USB 2.0 tip A
7. Interfață USB 2.0 tip B
8. Intrare DisplayPort principală (dreapta)
9. Intrare DVI-D
10. Ieșire DVI-D
11. Pin de echipotențial (POAG)
12. Intrare DisplayPort secundară (stânga)
13. Intrare V c.c.
14. Intrare HDMI 2
15. Intrare HDMI 1

^(*) Conectorii BNC SDI se potrivesc cu impedanța caracteristică a cablurilor de 75 ohm. Consultați “Configurarea SDI” referitor la modurile posibile de configurare SDI.
