2.2.1 MDSC-8427 versiunea LED

Pentru a conecta interfețele
  1. Conectați una sau mai multe surse video la intrările video corespunzătoare ale monitorului. Pentru a vedea lista cu intrări video suportate, consultați “Specificații tehnice”.
  2. Atunci când este conectată o intrare video SDI, se poate conecta o destinație video SDI suplimentară la ieșirea SDI (= conexiune de intrare SDI în buclă).
  3. Clona imaginii de pe ecran:Întreaga imagine activă de pe ecran (inclusiv OSD) poate fi copiată într-un semnal FHD (1080p/1080i) la conectorul de ieșire DVI, la care se poate conecta o destinație video DVI suplimentară.
  4. Conectați interfața USB2.0 tip B la o stație de lucru pentru a utiliza protocolul de telecomandă, pentru a actualiza firmware-ul monitorului sau pentru a putea conecta orice dispozitiv periferic USB la interfețele USB ale monitorului (consultați pasul următor).
  5. Utilizați orice dispozitiv periferic USB (tastatură, mouse, webcam etc.) prin conectarea acestuia la interfața USB.
  6. Conector +5 V c.c. – 2 A ieșire de alimentare pentru accesoriu (conector omolog HIROSE RP34L-5PA- 2SC(1857)(71)).

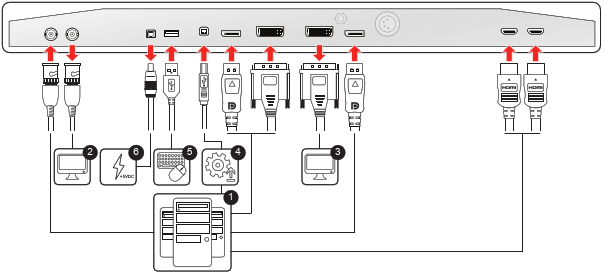

Imagine 2–2
Notă: Se recomandă cabluri DisplayPort VESA DP 1.2 certificate pentru 5.4 Gbps HBR2, cu o lungime de până la 3 m.
Notă: Se recomandă cabluri HDMITM 2.0 certificate, de calitate, cu o lungime de până la 3 m.
Notă: Utilizați cabluri 3G-SDI Belden 1694A cu o lungime de până la 50 m.
Notă: Ieșirea DVI trebuie să fie activată în meniul OSD (consultați “Ieșirea DVI”).
Notă: De asemenea, un subset de comenzi ale protocolului de telecomandă este disponibil cu un protocol DDC nou pe DVI și canalul auxiliar DisplayPort1.
