1.3 Prehľad výrobku

Prehľad

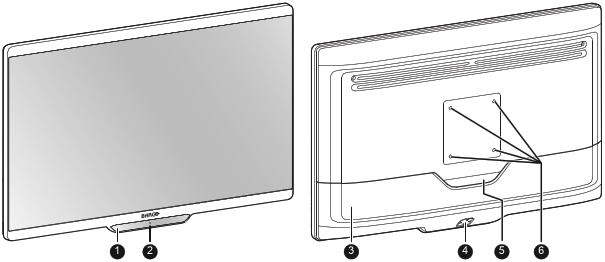

Obrázok 1–1

  1. Kapacitná predná klávesnica s 5 klávesami

    Predvolene je viditeľný iba kláves pohotovostného režimu (). Informácie o aktivácii klávesnice nájdete v časti “Zamknutie/odomknutie prednej klávesnice”

  2. Tlačidlo pohotovostného režimu a LED kontrolka režimu napájania (informácie o správaní a rôznych farbách LED kontrolky režimu napájania nájdete v časti “LED kontrolka režimu napájania”)
  3. Kryt priestoru konektorov
  4. Zadná klávesnica
  5. Výrez na vedenie káblov
  6. Otvory na skrutky držiaka VESA (100 × 100 mm)
Konektory – verzia MDSC-8427 LED
Obrázok 1–2
  1. Vstup SDI (*)
  2. Výstup SDI (*)
  3. Výstup +5 V jednosmerne – 2 A
  4. Rozhranie USB 2.0 typ A
  5. Rozhranie USB 2.0 typ B
  6. Hlavný vstup (pravý) DisplayPort
  7. Vstup DVI-D
  8. Výstup DVI-D
  9. Konektor na vyrovnávanie potenciálu (POAG)
  10. Sekundárny vstup (ľavý) DisplayPort
  11. Vstup napájania jednosmerným prúdom
  12. Vstup HDMI 2
  13. Vstup HDMI 1

(*) Konektory BNC SDI sú v súlade s charakteristickou impedanciou 75-ohmových káblov.

Konektory – verzia MDSC-8427 12G
Obrázok 1–3
  1. SDI 1: vstup Single Link alebo Quad Link vľavo hore (*)
  2. SDI 2: výstup Single Link alebo vstup Quad Link vpravo hore (*)
  3. SDI 3: vstup Single Link alebo Quad Link vpravo dole (*)
  4. SDI 4: výstup Single Link alebo vstup Quad Link vľavo dole (*)
  5. Výstup +5 V jednosmerne – 2 A
  6. Rozhranie USB 2.0 typ A
  7. Rozhranie USB 2.0 typ B
  8. Hlavný vstup (pravý) DisplayPort
  9. Vstup DVI-D
  10. Výstup DVI-D
  11. Konektor na vyrovnávanie potenciálu (POAG)
  12. Sekundárny vstup (ľavý) DisplayPort
  13. Vstup napájania jednosmerným prúdom
  14. Vstup HDMI 2
  15. Vstup HDMI 1

(*) Konektory BNC SDI sú v súlade s charakteristickou impedanciou 75-ohmových káblov. Dostupné režimy konfigurácie SDI nájdete v časti “Konfigurácia SDI”.
