2.2.1 Verzia MDSC-8427 LED

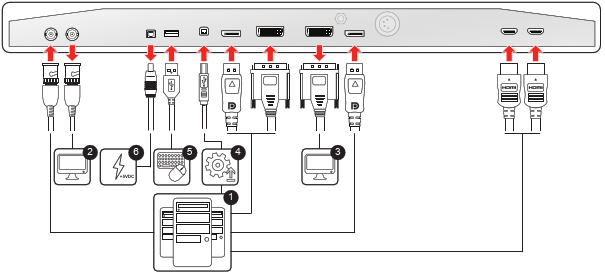

Pripojenie rozhraní
  1. Pripojte jeden alebo viacero zdrojov videosignálu k príslušných videovstupom na displeji. Zoznam podporovaných videovstupov nájdete v časti “Technické parametre”.
  2. Keď je pripojený videovstup SDI, do výstupu SDI možno pripojiť dodatočný video modul SDI (= presmerovanie vstupu SDI).
  3. Klonovanie obrazu na displeji: celý obraz na obrazovke (vrátane OSD ponuky) možno duplikovať ako signál v kvalite Full HD (1080p/1080i) na výstupný konektor DVI, do ktorého možno pripojiť ďalší video modul DVI.
  4. Po pripojení rozhrania USB 2.0 typu B k pracovnej stanici môžete využívať protokol diaľkového ovládania, aktualizovať firmvér monitora alebo pripájať do konektorov USB na monitore periférne zariadenia USB (viď ďalší krok).
  5. Periférne zariadenia USB (klávesnica, myš, webová kamera a pod.) môžete používať po pripojení do konektorov USB.
  6. Konektor +5 VDC – 2A na napájanie príslušenstva (na pripojenie konektora HIROSE RP34L-5PA- 2SC(1857)(71)).
Obrázok 2–2
Poznámka: Odporúčame používať káble DisplayPort s certifikátom VESA DP 1.2 na prenosovú rýchlosť 5.4 Gbit/s HBR2 s dĺžkou max. 3 m.
Poznámka: Odporúčame používať prémiové certifikované káble HDMITM 2.0 s dĺžkou max. 3 m.
Poznámka: Používajte káble 3G-SDI Belden 1694A s dĺžkou max. 50 m.
Poznámka: Výstup DVI musí byť povolený v ponuke OSD (pozrite časť “Výstup DVI”).
Poznámka: Nový protokol DDC na pomocnom kanáli rozhrania DVI a DisplayPort1 je k dispozícii aj sústava príkazov protokolu diaľkového ovládania.
