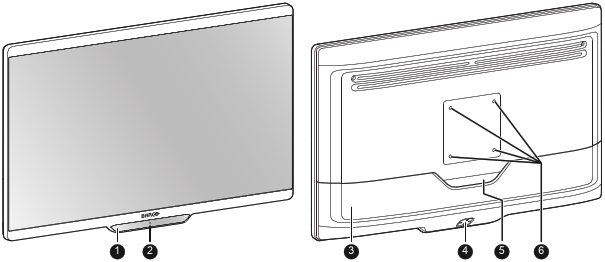

概述

1. 5 键电容正面键盘

   默认情况下，只有待机键 ( )可见。有关键盘激活，请参阅“正面键盘锁定/解锁”。

2. 待机键和电源状态 LED（请参阅 “电源状态指示灯” 查看电源状态 LED 的行为和不同颜色）
3. 连接器舱盖
4. 背面键盘
5. 电缆布线空位处
6. VESA 安装孔 (100 x 100 mm)

连接 – MDSC-8427 LED 版本

1. SDI 输入 (*)
2. SDI 输出 (*)
3. +5 VDC – 2 A 电源输出
4. USB 2.0 A 型接口
5. USB 2.0 B 型接口
6. 主（右侧）DisplayPort 输入
7. DVI-D 输入
8. DVI-D 输出
9. 电位均衡针脚 (POAG)
10. 第二（左侧）DisplayPort 输入
11. VDC 输入
12. HDMI 2 输入
13. HDMI 1 输入

^(*) BNC SDI 连接器与 75 欧姆电缆的特性阻抗匹配。

连接 – MDSC-8427 12G 版

1. SDI 1：单链路输入或 4 路链路输入左上方 (*)
2. SDI 2：单链路输出或 4 路链路输入右上方 (*)
3. SDI 3：单链路输入或 4 路链路输入右下方 (*)
4. SDI 4：单链路输出或 4 路链路输入左下方 (*)
5. +5 VDC – 2 A 电源输出
6. USB 2.0 A 型接口
7. USB 2.0 B 型接口
8. 主（右侧）DisplayPort 输入
9. DVI-D 输入
10. DVI-D 输出
11. 电位均衡针脚 (POAG)
12. 第二（左侧）DisplayPort 输入
13. VDC 输入
14. HDMI 2 输入
15. HDMI 1 输入

^(*) BNC SDI 连接器与 75 欧姆电缆的特性阻抗匹配。有关可能的 SDI 配置模式，请参阅 “SDI 配置”。
