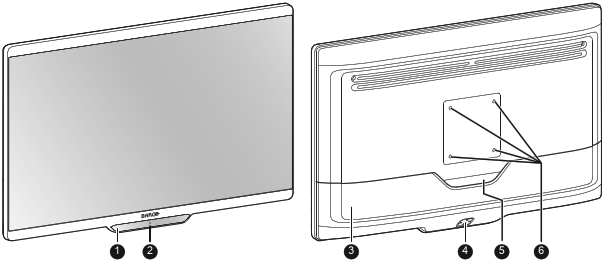

概覽

1. 5 鍵電容式前鍵盤

   預設只會顯示待機鍵 ()。若要啟動鍵盤，請參閱 “前鍵盤鎖定/解除鎖定”

2. 待機鍵和電源狀態 LED (有關電源狀態 LED 的行為和不同顏色，請參閱 “電源狀態 LED”)
3. 連接器艙蓋
4. 後鍵盤
5. 纜線佈設斷流器
6. VESA 安裝螺絲孔 (100 x 100 mm)

連線 – MDSC-8427 LED 版

1. SDI 輸入 (*)
2. SDI 輸出 (*)
3. +5 VDC – 2 A 電源輸出
4. USB 2.0 A 類介面
5. USB 2.0 B 類介面
6. 主要 (右邊) DisplayPort 輸入
7. DVI-D 輸入
8. DVI-D 輸出
9. 電位平衡針腳 (POAG)
10. 第 2 (左邊) DisplayPort 輸入
11. VDC 輸入
12. HDMI 2 輸入
13. HDMI 1 輸入

^(*) BNC SDI 連接器匹配 75 歐姆纜線的特性阻抗。

連線 – MDSC-8427 12G 版本

1. SDI 1：左上的單連結輸入或四向連結輸入 (*)
2. SDI 2：右上的單連結輸出或四向連結輸入 (*)
3. SDI 3：右下的單連結輸入或四向連結輸入 (*)
4. SDI 4：左下的單連結輸出或四向連結輸入 (*)
5. +5 VDC – 2 A 電源輸出
6. USB 2.0 A 類介面
7. USB 2.0 B 類介面
8. 主要 (右邊) DisplayPort 輸入
9. DVI-D 輸入
10. DVI-D 輸出
11. 電位平衡針腳 (POAG)
12. 第 2 (左邊) DisplayPort 輸入
13. VDC 輸入
14. HDMI 2 輸入
15. HDMI 1 輸入

^(*) BNC SDI 連接器匹配 75 歐姆纜線的特性阻抗。有關可能的 SDI 設定模式，請參閱 “SDI 組態”。
