2.2.2 MDSC-8427 12G 版本

若要連接介面
  1. 將一或多個視訊來源連接到顯示器的對應視訊輸入。如需瞭解視訊輸入支援清單，請參閱 “技術規格”。有關可能的 SDI 設定模式，請參閱 “SDI 組態”。
  2. 螢幕影像複製：螢幕上的所有作用中影像 (包括 OSD) 都可透過 FHD (1080p/1080i) 訊號形式複製到可連接其他 DVI 視訊接收端的 DVI 輸出接頭上。
  3. 透過工作站連接到 USB2.0 B 類介面，以使用遙控通訊協定更新顯示器韌體，或可透過顯示器的 USB 介面連接至任何 USB 週邊 (請參閱接下來的步驟)。
  4. 連接至可用的 USB 介面，以使用鍵盤、滑鼠、網路攝影機等任何 USB 週邊。
  5. 接頭 +5 VDC - 2A 配件電源輸出 (插合接頭 HIROSE RP34L-5PA- 2SC(1857)(71))。

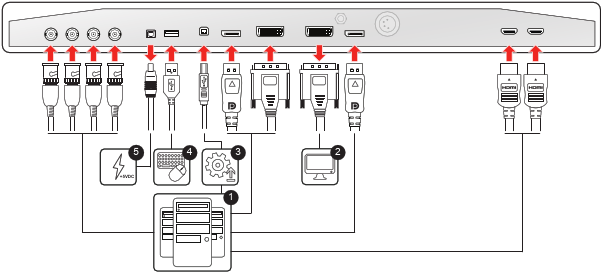

圖片 2–3
註： 建議使用適用於 5.4 Gbps HBR2 且最長 2 公尺的 DisplayPort VESA DP 1.2 認證纜線。
註： 建議使用通過高級認證的 HDMI 2.0 纜線，最長 3 公尺。
註： 建議使用長度最長為 50 公尺的 3G-SDI Belden 1694A 纜線和長度最長為 30 公尺的 12G-SDI Belden 4855R 纜線。
註： 必須在 OSD 功能表中啟用 DVI 輸出 (請參閱 “DVI 輸出”)。
註： 遙控通訊協定子集也可用於 DVI 和 DisplayPort1 輔助通道上的新 DDC 通訊協定。
