يدعم مدخل كومبو رباعي Mk II إدخال 12G وإنتاجية 12G على موصلات SDI.
بالمقارنة مع Mk I، يتضمن Mk II ما يلي:
إدخال SDI A يدعم إشارات إدخال 12G.
إدخال SDI C يعمل كإشارة الإخراج الحلقي لأي إشارة يتم وضعها على إدخال A.
إدخال SDI D يعمل كإشارة الإخراج الحلقي لأي إشارة يتم وضعها على إدخال B.
إدخال HDBaseT 1 يدعم الاتصال بالشبكة.
تنبيه: يجب توصيل Ethernet فقط إما بمنفذ 10/100 Base-T (على لوحة الاتصال) أو إدخال HDBaseT (على إدخال Quad Combo). سيؤدي استخدام كليهما في الوقت نفسه إلى سلوك غير محدد.
دخل وخرج SDI - كيف يعمل؟
عند توصيل مصدر SDI بجهاز العرض والإشارة عالية الدقة أو 3G، يمكنك اختيار أي من موصلات الإدخال الأربعة.
عند توصيل أجهزة عرض متعددة بنفس الإشارة، يمكنك توصيل الإشارة كما يلي:
قم بتوصيل إشارة المصدر بالإدخال A أو B لجهاز العرض الأول.
إذا كانت إشارة المصدر متصلة بـ الإدخال A، قم بتوصيل الإدخال/الإخراج C بالتوصيل بإدخال جهاز العرض التالي.
إذا كانت إشارة المصدر متصلة بـ الإدخال B، قم بتوصيل الإدخال/الإخراج D بالتوصيل بإدخال جهاز العرض التالي.
استمر بنفس الطريقة حتى يتم توصيل جميع أجهزة العرض.
عند توصيل مصدر 12G SDI بجهاز العرض، يمكنك فقط توصيل هذا المصدر بالإدخال A.
ملاحظة: يقبل الإدخال A فقط إشارات 12G SDI. في حين أنه من الممكن تقنيًا توصيل مصدر 12G SDI بالإدخال B وتوصيل هذا المصدر بجهاز عرض آخر في الخط (باستخدام الإدخال/الإخراج D)، فإن جهاز العرض الأول هذا نفسه لن يكون قادرًا على معالجة إشارة 12G.

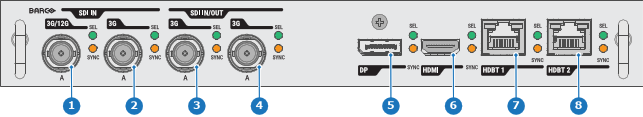

صورة 7–4
سلوك مصباح LED
يضيء مصباح SEL LED باللون الأخضر: تم تحديد الإدخال.
يومض مصباح LED الخاص بالتحديد باللون "الأخضر": تم تحديد الإدخال/الإخراج وتكوينه كإخراج.
يضيء مؤشر SYNC LED باللون البرتقالي: تم اكتشاف مزامنة إدخال صالحة.
يومض مؤشر SYNC باللون البرتقالي: المزامنة/الإشارة موجودة، ولكنها لا تتوافق مع معيار منفذ الإدخال.
ملاحظة: يمكن أن تحدث مشكلات عدم المطابقة بسبب الكبلات القديمة أو ذات الجودة المنخفضة غير القادرة على التعامل مع الدقة المطلوبة، أو محولات الإشارة المتصلة التي تتلاعب بالإشارة خارج معايير الفيديو المدعومة.
ملاحظة: للحصول على مواصفات حول الإدخالات المدعومة لـ SDI وHDMI وHDBaseT وDisplayPort 1.2، راجع الفصل “المواصفات”.
