تنبيه: يجب توصيل Ethernet فقط إما بمنفذ 10/100 Base-T (على لوحة الاتصال) أو إدخال HDBaseT (على إدخال Quad Combo). سيؤدي استخدام كليهما في الوقت نفسه إلى سلوك غير محدد.

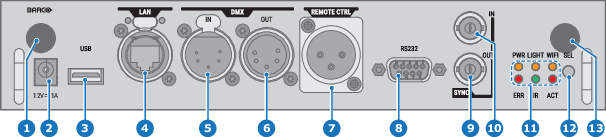

إخراج 12 فولت
إخراج 12 فولت، بحد أقصى 1 أمبير، يتوفر عندما لا يكون جهاز العرض في وضع الاستعداد.
واجهة DMX
يتم استخدام DMX كناقل اتصال بين الأجهزة المختلفة في تقنية الإضاءة. يحتوي كل جهاز على إدخال وإخراج، بحيث يمكن ربط الناقل بين الأجهزة المختلفة. وفقًا للمعيار، يتم استخدام كابل بخمسة أسلاك مع موصل XLR.
يمكنك استخدام منفذ إدخال DMX لتوصيل جهاز DMX (وحدة تحكم DMX) بجهاز العرض. بهذه الطريقة يمكنك التحكم في جهاز العرض من جهاز DMX (وحدة التحكم). يمكن توصيل منفذ إخراج DMX بالجهاز التالي في التكرار الحلقي.
DMX
سن
الوصف
1
الأرض
2
بارد
3
ساخن
4
الإرجاع - (أو لم يتم استخدامه)
5
الإرجاع + (أو لم يتم استخدامه)
ملاحظة: لأسباب فنية، لا يمكن استخدام واجهة DMX إلا في حال تركيب إدخال Mk III لوحدة Pulse Quad Combo في فتحة الإدخال L1.
DMX
بروتوكول الإضاءة DMX-512 عبر واجهة RS-485. ينقل معلومات عن 512 قناة من وحدة التحكم في الإضاءة إلى أجهزة الإضاءة. تم توحيدها بواسطة USITT.
إدخال RS232/RS422
تدعم واجهة الاتصال في جهاز العرض من سلسلة UDM الاتصال التسلسلي RS232 وRS422 عبر نوعين مختلفين من موصلات الإدخال: موصل Sub-D وموصل USB الذي يعمل كإدخال RS عند توصيله بمنفذ USB في كمبيوتر شخصي.
يمكنك استخدام إدخال RS232/RS422 لتوصيل جهاز كمبيوتر شخصي محلي بجهاز العرض من سلسلة UDM لديك. بهذه الطريقة يمكنك تكوين جهاز العرض والتحكم فيه من جهاز الكمبيوتر الشخصي المحلي لديك.
مزايا استخدام الاتصال التسلسلي من RS232/RS422:
سهولة تعديل جهاز العرض عبر الكمبيوتر الشخصي (أو MAC).
السماح بتخزين تكوينات وإعدادات جهاز العرض المتعددة.
مجموعة واسعة من إمكانيات التحكم.
نطاق عناوين من 0 إلى 255.
إرسال البيانات إلى جهاز العرض (تحديث).
نسخ البيانات من جهاز العرض (نسخ احتياطي).
منفذ (Sub-D) لإدخال RS232/422
سن
الوصف
1
DCD: اكتشاف ناقل البيانات
2
RXD-: استقبال البيانات
3
TXD-: البيانات المرسلة
4
DTR: جاهزية محطة البيانات [RS232] / TXD+ : البيانات المرسلة [RS422]
5
GND: التأريض
6
DSR: جاهزية مجموعة البيانات [RS232] / RXD+ : البيانات المستلمة [RS422]
7
— (غير متصل) —
8
CTS: واضح للإرسال
9
RI: مؤشر الرنين
RS232
يحدد معيار واجهة رقمية تسلسلية لجمعية الصناعات الإلكترونية (EIA) خصائص مسار الاتصال بين جهازين باستخدام موصلات D-SUB ذات 9 دبابيس أو D-SUB ذات 25 دبوسًا. يتم استخدام هذا المعيار للاتصالات قصيرة المدى نسبيًا، ولا يحدد خطوط تحكم متوازنة. RS-232 هو معيار تحكم تسلسلي مع عدد محدد من الموصِلات ومعدل البيانات وطول الكلمة ونوع الموصِل المُراد استخدامه. يحدد المعيار معايير اتصال المكونات فيما يتعلق بواجهة جهاز الكمبيوتر. يُطلق عليه أيضًا RS-232-C، وهو الإصدار الثالث من معيار RS-232، وهو مطابق وظيفيًا لمعيار CCITT V.24. القيمة المنطقية "0" هي > + 3 فولت، القيمة المنطقية "1" هي < - 3 فولت. النطاق بين -3 فولت و+3 فولت هو المنطقة الانتقالية.
RS422
معيار واجهة رقمية تسلسلية من EIA يحدد الخصائص الكهربائية لدارات الواجهة الرقمية ذات الجهد المتوازن (التفاضلي). يمكن استخدام هذه المواصفة القياسية على مسافات أطول من RS-232. تتحكّم هذه الإشارة في الإرسال غير المتزامن لبيانات الكمبيوتر بسرعات تصل إلى 920,000 بت في الثانية. كما يتم استخدامها كمعيار للمنفذ التسلسلي لأجهزة كمبيوتر Macintosh. عندما يكون الفرق بين الخطين < - 0.2 فولت، فهذا يساوي القيمة المنطقية "0". عندما يكون الفرق > +0.2 فولت فهذا يساوي القيمة المنطقية "1" .
منفذ USB
واجهة الاتصال مجهزة بمنفذ USB رئيسي، موصِل من النوع "A". يعمل منفذ USB هذا على تبسيط إجراءات الخدمة لتحديثات البرامج الثابتة أو تنزيل ملفات السجل دون اتصال بالشبكة.
إذا كان الملف الوحيد الموجود على جهاز USB هو ملف البرنامج الثابت (ملف "*.fw")، فسيبدأ جهاز العرض تلقائيًا إحدى العمليات التالية.
cornet<version nr>.fw: سيتم تحديث جهاز العرض أو تخفيضه، اعتمادًا على رقم الإصدار.
LogExtractor.fw: سيتم تنزيل ملفات السجل.
ملاحظة: تأكد من أن أي محرك أقراص USB مستعمل متوافق مع نظام FAT32 ولا يحتوي على أي ملفات أو مجلدات أخرى.
