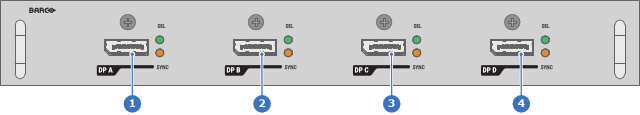

إدخال Quad DP 1.2 للوحة الأمامية
- 1
- إدخال A لقناة Quad DisplayPort
- 2
- إدخال B لقناة Quad DisplayPort
- 3
- إدخال C لقناة Quad DisplayPort
- 4
- إدخال D لقناة Quad DisplayPort
7.5 إدخال Pulse Quad DP 1.2
سلوك مصباح LED
- يضيء مؤشر SYNC LED باللون البرتقالي عند اكتشاف مزامنة إدخال صالحة.
- يضيء مصباح SEL LED باللون الأخضر عند تحديد الإدخال.
- يومض باللون الأصفر: المزامنة/الإشارة موجودة، ولكنها لا تتوافق مع معيار منفذ الإدخال.
ملاحظة: يمكن أن تحدث مشكلات عدم المطابقة بسبب الكبلات القديمة أو ذات الجودة المنخفضة غير القادرة على التعامل مع الدقة المطلوبة، أو محولات الإشارة المتصلة التي تتلاعب بالإشارة خارج معايير الفيديو المدعومة.
