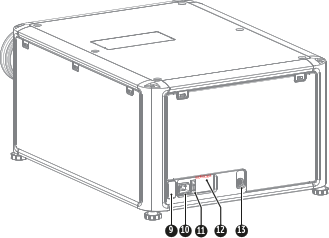

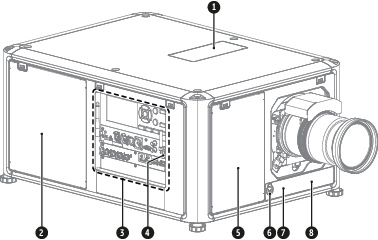

موقع مكون جهاز العرض
- 1
- مدخل الهواء العلوي لمرشح الغبار
- 2
- مدخل الهواء الجانبي لمرشح الغبار
- 3
- وحدة الإدخال والاتصال
- 4
- الجانب الأيمن لجهاز عرض مستقبِل الأشعة تحت الحمراء
- 5
- مدخل الهواء الأمامي لمرشح الغبار
- 6
- موصِل إضافي (للمصراع الخارجي، DMX، ...)
- 7
- الجانب الأمامي لجهاز عرض مستقبِل الأشعة تحت الحمراء
- 8
- عداد المسافة (اختياري)
- 9
- الجانب الخلفي لجهاز عرض مستقبِل الأشعة تحت الحمراء
- 10
- مقبس إدخال الطاقة الرئيسي (لقابس C19)
- 11
- مفتاح تشغيل/إيقاف تشغيل الطاقة
- 12
- ضوء حالة الجهد الزائد
- 13
- منفذ USB (للتحكم في إطار التثبيت الآلي)
للحصول على معلومات مفصّلة حول وحدة الإدخال والاتصال، راجع الفصل “الإدخال والاتصال”.
