Om

MDSC-8232 M3D kan have tilsluttet flere videoinput. Skift mellem de forskellige indgange foregår let med kildegenvejstasten ().

Hvis der er tilsluttet mere end én videokilde, bliver Picture in Picture (Billede-i-billede) (PiP)-funktionen også tilgængelige, så du kan se to forskellige videoindgange samtidigt. Se “Picture in Picture (Billede-i-billede)-indgang” for at få flere oplysninger.

Ud over videoindgangsforbindelser har MDSC-8232 M3D også videoudgangsfunktioner, så du kan loop-through eller duplikere alle videoindgange, der er forbundet MDSC-8232 M3D, videre til f.eks. en anden skærm, en projektor eller en video-optager.

Dette kapitel beskriver, hvordan du tilslutter de forskellige video-interfacetyper til MDSC-8232 M3D.

Nexxis OR

Tilslutning af MDSC-8232 M3D til Barco's Nexxis OR-system giver dig mulighed for at distribuere video, grafik, lyd og computerdata over IP-netværket, i ukomprimeret råformat, inde i operationsstuen og endog mellem tilstødende operationsstuer.

For at tilslutte ditMDSC-8232 M3D til Barco's Nexxis OR-system, skal du tilslutte 10 Gb Ethernet-interfacet til din Nexxis-switch. Mere info om Nexxis OR og om, hvordan du konfigurerer MDSC-8232 M3D i dit netværk kan findes i de dedikerede brugervejledninger. Besøg www.barco.com for at få disse brugervejledninger.

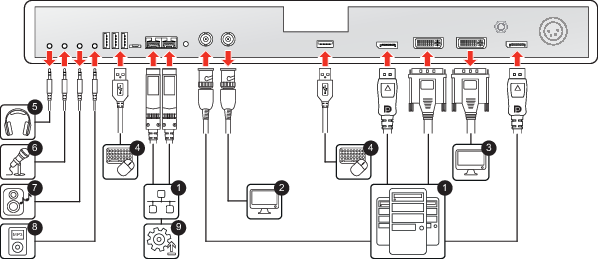

Sådan tilsluttes interfacene

1. Tilslut en eller flere videokilder til den eller de tilsvarende videoindgange på skærmen.

   UHD 4K-video kan tilsluttes på tre måder:

   • 1 x DisplayPort 1.2 MST tilsluttet til det primære DisplayPort-indgang eller,
   • 2 x DisplayPort 1.1 tilsluttet til den primære og sekundære DisplayPort-indgang, hvor hver indgang styrer halvdelen (højre/venstre) af skærmen eller
   • Nexxis link: 2 x 10 Gb Ethernet tilsluttet det primære og sekundære SFP+ 10 Gb optiske Ethernet-interface, hvor hver indgang styrer den ene halvdel (højre/venstre) af skærmen.


   Advarsel: DisplayPort VESA DP 1.2 certificerede kabler til 5.4 Gbps HBR2 anbefales.
2. Når SDI-videoindgangen er tilsluttet, kan der tilsluttes en ekstra SDI videokilde til SDI-udgangen (= loop-through for SDI-indgang).

3. Klon af skærmbillede: Hele det aktive billede på skærmen (herunder OSD) kan kopieres til et FHD-signal (1080p/1080i) på DVI-outputstikket, hvor der kan tilsluttes en ekstra DVI-videokilde. For 4K-billeder vil den centrale del af billedet (pillarbox til 16:9) blive nedskaleret til FHD-opløsning.



   Bemærk: DVI-output skal aktiveres i OSD-menuen (se “DVI-udgang”).
4. Brug enhver ydre USB-enhed (tastatur, mus, webcam...) ved at tilslutte den til de tilgængelige USB-interfaces.
5. Tilslut hovedtelefoner til den relevante udgang for at lytte til lyd, der sendes over Nexxis.
6. Tilslut en mikrofon til den relevante udgang for at sende talt lyd over Nexxis.
7. Tilslut en eller flere højttalere til line out-interfacet for at lytte til lyd, der sendes over Nexxis.
8. Tilslut enhver type lydafspiller til line in-interfacet for at sende lyd over Nexxis.

9. Tilslut skærmen til Nexxis for at bruge fjernbetjeningsprotokollen eller opdatere skærmens firmware.
