3.5 Montering af VESA-beslag

Sådan monteres skærmen på en VESA-monteringsløsning

Skærmen kan fastgøres til en VESA-arm på 100 mm eller 200 mm eller et stativ.

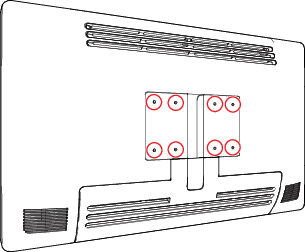

Billede 3–8

VESA-monteringshullerne på skærmens bagside leveres med blindnitter af M4-typen til fastgøring af VESA-monteringspladen. Afhængigt af VESA-pladens tykkelse (T) og tykkelsen på mulige spændeskiver (W) skal der vælges en anden skruelængde (L).

Overhold venligst følgende regel for at vælge den korrekte skruelængde:

Billede 3–9
Forsigtig: Brug en arm, der opfylder VESA-kravene.
Forsigtig: Skærmens VESA-interface er designet til en sikkerhedsfaktor 6 (til støtte af 6 gange skærmens vægt). I det medicinske system skal du bruge en arm med en passende sikkerhedsfaktor (IEC60601-1).
