7.10 Tekniske specifikationer

Oversigt
SkærmteknologiTFT AM LCD/IPS-PRO-teknologi/LED-baggrundsbelysning
LCD-panels aktive skærmstørrelse (diagonalt)31,1” / 789 mm
Aktiv skærmstørrelse på LCD-panel (H x V)698 x 368 mm
Aspektforhold på LCD-panel (H:V)17:9
Opløsning på LCD-panel4k-2k (4096 x 2160)
Pixel-pitch0,1704 mm
Farvesupport1.073 millioner (10-bit)
Farveskala

Oprindelig: Bred farveskala (96 % DCI-P3)

Kalibreret farverum: BT.709, BT.2020

Visningsvinkel (H, V)178° vandret / 178° lodret
Luminans

Oprindelig: 450 cd/m² (maksimum)

Standardindstilling: 360 cd/ m² @6500K stabiliseret

Kontrastforhold1300:1 (typisk)
LCD-responstid (Tr + Tf)20 ms
Hvidpunkt

Oprindelig: 7200K (typisk)

Kalibreret: 5600K, 6500K, 9300K

GammaOprindelig, 1.8, video, 2.2, 2.4, DICOM
3D-betragtningsafstand

Optimal: > 1.500 mm

Minimum: 700 mm

3D lodret betragtningsvinkel ved optimal betragtningsafstand15,0° op/ned (forstyrrelse ved krydstale < 7%)
LinsetypeCirkulær polarisering: Venstre øje på øverst
KabinetfarveRAL 9004
Skærmbeskyttelse2-sidet alkali-aluminosilikatglas med antirefleksbehandling
TastaturKapacitivt berøringstastatur
2D-videoindgangssignaler

  • 4K-UHD-inputs:

    • 1 x DP 1.1 op til 4096 x 2160 ved 30 Hz
    • 2 x DP 1.1 op til 2048 x 2160 ved 50 Hz/60 Hz
    • 1 x DP 1.2 MST op til 4096 x 2160 ved 50 Hz/60 Hz
    • 2x FO SFP+ til 4K-UHD Nexxis link (MNA-240 kodeenhed)

  • FHD-input (opskaleret til 4K):

    • 1x DVI
    • 1 x 3G-SDI
3D-videoindgangssignaler

  • 4K-UHD-inputs:

    • 1 x DP 1.1 op til 3840 x 2160 @30 Hz
    • 2 x DP 1.1 op til 1920 x 2160 ved 50 Hz/60 Hz
    • 1 x DP 1.2 MST op til 3840 x 2160 ved 50 Hz/60 Hz
    • 2x FO SFP+ til 4K-UHD Nexxis link (MNA-240 kodeenhed)

  • FHD-input (opskaleret til 4K):

    • 1x DVI
    • 1 x 3G-SDI
2D-videoudgangssignaler
  • 1 x 3G-SDI (3G-SDI-indgangs loop-through)
  • 1x DVI (4K-skærmklon – nedskaleret til 1080i/1080p)
2D-videoformater

  • 4K-signaler:

    • DisplayPort 1.2 MST (10 bit) op til 4096 x 2160 ved 60Hz
    • Dual stream DP 1.1 (10bit) op til 2048 x 2160 x 2 ved 60Hz

  • FHD-signaler:

    • DVI (8 bit) op til 1920x1200 ved 60Hz
    • 3G-SDI (10-bit), i overensstemmelse med: SMPTE 425M (niveau A), SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 296M, ITU-R BT.656, ITU-R BT.601
3D-videoformater3D-inputformat vs. signalportVideoinput
 OpløsningFormatFrekvens

DP 1.2-hoved

DP 1.2 MST

DP 1.1 dobbelt link3G-SDI 1 kanalDVI
1080iDual-stream FHD50 og 60 HzNejJaNejNej
1080pDual-stream FHD50 og 60 HzNejJaNejNej
Halv side-by-sideJaNejJaJa
Fuld side-by-sideJaNejNejNej
Line-by-lineNejNejNejNej
2160pDual-stream UHD25 og 30 HzNejNejNejNej
Dual-stream UHD50 og 60 HzNejNejNejNej
Halv side-by-sideJaNejNejNej
Line-by-lineJaNejNejNej
HDCP-version understøttetDP 1.1 og DP 1.2: HDCP 1.3
Fjernbetjening

Gennem DDC-protokol på DVI og DP

Via emuleret COM-port på Ethernet-tilslutning

Strømforbrug190W maksimum / 24V ± 10%
Ekstern strømforsyning

AC-indgang: 100-240 VAC/47-63 Hz automatisk omskifter

DC-udgang: +24 VDC/10 A

Maks. effekt ud: 250 W

DC-strømudgang

DVI-stik: +5 V på pin 14 og 16/500mA

DP-stik: +3,3 V/500mA

USB-stik: +5 V/1 A

RP34L-stik: +5 V / 2A

Strømstyring

Lav strømtilstand:

  • Stand-by: 52 W (typisk)
  • Sluk: ~ 1 W
Dimensioner for skærm (B x H x D)777 x 472 x 117 mm (30,6'' x 18,6'' x 4,6'')
Nettovægt for skærmca. 15,3 kg (33,7 lbs)
Nettovægt pakketca. 21 kg (45,8 lbs)
StandardmonteringVESA (100 x 100 mm, 200 x 100 mm)
Ekstra tilbehør

Forlængerkabler:

  • 5 m forlængerkabel (kode K3495079)
  • 15 m forlængerkabel (kode K3495078)

3D-briller reservedelssæt:

  • Sæt 10 stk. 3D-briller stel 451920630251 - typenummer 3D-G F 10x (kode K9352204)
  • Sæt 20 stk. 3D-briller glas 451920630241- typenummer 3D-G L 20x (kode K9352205)
Certificeringer
  • FDA-klasse I, 510(k) undtaget
  • CE (medicinsk udstyr klasse I)

  • CCC (Kina) GB 17625.1-2022;GB 4943.1-2022;GB/T 9254.1-2021

    Sikkerhedsspecifikationer:

  • AAMI ES60601-1:2005, ES60601-1:2005/AMD1 1:2012, ES60601-1:2005/ AMD2:2021
  • CAN/CSA-C22.2 NR. 60601- 1:14/A2:2022
  • IEC 60601-1:2005, AMD1:2012, AMD2:2020
  • EN 60601-1:2006/A1:2013/A12:2014/A2:2021
  • IEC 62368-1: 2018
  • EN IEC 62368-1:2020+A11:2020
  • IEC 60601-1-2: 2014 +A1:2020

  • EN 60601-1-2: 2015 +A1:2021

    EMI-specifikation:

  • FCC del 15 Klasse B

  • ICES-003 Niveau B

    Miljø:

  • EU RoHS, REACH, WEEE
Driftstemperatur0 til 30 °C (for optimal ydeevne), 0 til +40 °C (for sikkerhed)
Opbevaringstemperatur-20 - +60 °C
Luftfugtighed ved drift10 - 90% (ikke-kondenserende)
Luftfugtighed ved opbevaring5 til 90% (ikke-kondenserende)
Tryk ved drift70 kPa (3.000 m maksimum)
Tryk ved opbevaring70 - 110 kPa
BeskyttelsesgradIP20 (kun IP45 for forside)
Garanti3 år
Timinger fuld-HD og 4 MP
FormatSDIDVIDP 1.1
720 x 480p ved 59,94 HzNJJ
720 x 480p ved 60,00 HzNJJ
720 x 576p ved 50,00 HzNJJ
800 x 600p ved 56,25 HzNJJ
800 x 600p ved 60.317 HzNJJ
800 x 600p ved 72,19 HzNJJ
800 x 600p ved 75,00 HzNJJ
1024 x 768p ved 60.004 HzNJJ
1024 x 768p ved 70.069 HzNJJ
1024 x 768p ved 75.029 HzNJJ
1024 x 768p ved 85,00 HzNJJ
1152 x 864p ved 75,00 HzNJJ
1280 x 720p ved 29,97 HzNJJ
1280 x 720p ved 30,00 HzNJJ
1280 x 720p ved 50,00 HzJJJ
1280 x 720p ved 59,94 HzJJJ
1280 x 720p ved 60,00 HzJJJ
1280 x 1024p ved 60.013 HzNJJ
1280 x 1024p ved 75.025 HzNJJ
1280 x 1024p ved 85,00 HzNJJ
1400 x 1050p ved 60,00 HzNJJ
1600 x 1200p ved 60,00 HzNJJ
1680 x 1050p ved 59,95 HzNJJ
1920 X 1080i ved 50 HzJJJ
1920 X 1080i ved 59,94 HzJJJ
1920 X 1080i ved 60 HzJJJ
1920 x 1080p ved 25 HzJJJ
1920 x 1080p ved 29,97 HzJJJ
1920 x 1080p ved 30,00 HzJJJ
1920 x 1080p ved 50,00 HzJJJ
1920 x 1080p ved 59,94 HzJJJ
1920 x 1080p ved 60,00 HzJJJ
1920 x 1200p ved 60,00 HzNJJ
2048 x 1536p ved 60,00 HzNNJ
2560 x 1440p ved 60,00 HzNNJ
2560 x 1600p ved 60,00 HzNNJ
Timinger UHD / 4K
FormatDP 1.1DP 1.1 dobbeltDP 1.2 MST
3840 x 2160 ved 25,00 HzJJJ
3840 x 2160 ved 30,00 HzJJJ
3840 x 2160 ved 50,00 HzNJJ
3840 x 2160 ved 60,00 HzNJJ
4096 x 2160 ved 30,00 Hz[3]JJJ
4096 x 2160 ved 50,00 Hz[3]NJJ
4096 x 2160 ved 60,00 Hz[3]NJJ

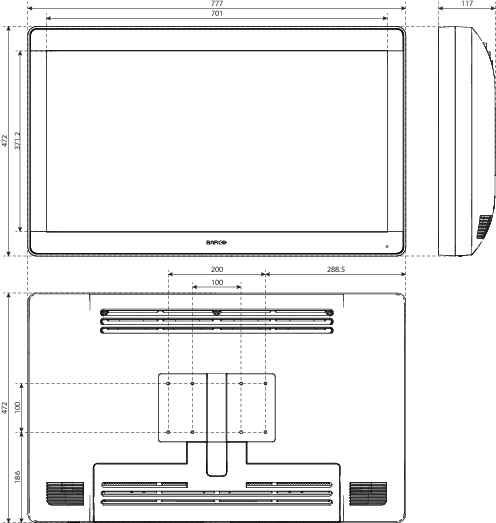

Dimensioner
Billede 7–1

[3] Understøttes kun i 2D-tilstand.
