3.3 Strømforsyningstilslutning

Sådan tilsluttes strømforsyningen
  1. Tilslut den medfølgende eksterne DC-strømforsyningsenhed til +24 V DC-strømindgangen på skærmen.

  2. Tilslut den anden ende af den eksterne DC-strømforsyning til en stikkontakt med jord ved hjælp af den korrekte ledning, som følger med i emballagen.

    Billede 3–3
Advarsel: For at undgå risiko for elektrisk stød skal den eksterne jævnstrømforsyning være tilsluttet et forsyningsnet med jordforbindelse. Jordforbindelsen på skærmens DC-strømforsyningsstik har ingen beskyttende jordfunktion. Jordforbindelsen leveres via et særligt ben (se de næste trin).
Jordforbindelse

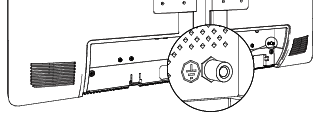

Etabler jordforbindelse for MDSC-8232 M3D ved at tilslutte jordforbindelsesstikket til en jordet stikkontakt via af en gul/grøn AWG18-ledning (maksimalt tilladt kabellængde i henhold til nationale bestemmelser).

Billede 3–4
Advarsel: Skærmen skal forbindes til jord.
Potentialudligning

Når der kræves potentialudligning mellem skærmen og andre enheder, skal potentialudligningsbenet (POAG) forbindes til det pågældende udstyrs potentialudligningsforbindelse.

Billede 3–5
