3.2 Rajapintaliitäntä

Tietoja

MDSC-8232 M3D mahdollistaa useiden videotulojen liittämisen. Eri tulojen välillä vaihtaminen on helppo tehdä Lähde-pikanäppäimellä ().

Lisäksi, jos useampi kuin yksi videolähde on kytkettynä, kuva kuvassa (PiP) -toiminto aktivoituu, jolloin voit tarkastella kahta eri videosyöttöä yhtä aikaa. Katso lisätietoja kohdasta “Kuva kuvassa (PiP) -tulo”.

Videosyöttöliitäntöjen lisäksi MDSC-8232 M3D:ssa on myös videon ulostulo-ominaisuuksia, jotka antavat sinun käydä läpi tai toisintaa kaikkia videosyöttöjä, jotka on liitetty MDSC-8232 M3D:sta toiseen näyttöön, projektoriin, videonauhuriin, ...

Tämä kappale kuvaa, miten eri videorajapintatyypit liitetään MDSC-8232 M3D:een.

Nexxis OR

Liittämällä MDSC-8232 M3D -laitteen Barco Nexxis OR -järjestelmään voit jakaa kuvaa, grafiikkaa, ääntä ja tiedostoja IP-verkossa pakkaamattomassa muodossa leikkaussalin sisällä ja jopa kirurgisten sarjojen välillä.

Jotta voit liittää MDSC-8232 M3D:n Barco Nexxis OR -järjestelmään, liitä 10Gb Ethernet-liittymä Nexxis-kytkimeen. Lisätietoa Nexxis OR:sta ja MDSC-8232 M3D:n asetuksista verkkoosi on saatavilla erillisistä käyttöoppaista. Käy osoitteessa www.barco.com saadaksesi nämä oppaat.

Rajapintojen liittäminen

  1. Kytke signaalilähde tai signaalilähteet näytön vastaaviin tuloliittimiin.

    UHD 4K -video voidaan liittää kolmella tavalla:

    • 1 x DisplayPort 1.2 MST yhdistetty ensisijaiseen DisplayPort-tuloon, tai
    • 2 x DisplayPort 1.1 yhdistetty ensisijaiseen ja toissijaiseen DisplayPort-tuloon, missä kumpikin tulo ohjaa puolta (oikea/vasen) näytöstä, tai
    • Nexxis-linkki: 2 x 10 Gb Ethernet yhdistetty ensisijaiseen ja toissijaiseen SFP+ 10 Gb:n optiseen Ethernet-liitäntään, missä kumpikin tulo ohjaa puolta (oikea/vasen) näytöstä.
    Varoitus: DisplayPort VESA DP 1.2 -sertifioidut kaapeleita suositellaan 5,4 Gbps HBR2:lle.
  2. Kun SDI-videotulo on liitetty, ylimääräinen SDI-videovastaanotin voidaan liittää SDI-lähtöön (= SDI-tulon läpivienti).

  3. Näyttökuvan kloonaus: Näytön koko aktiivinen kuva (mukaan lukien OSD) voidaan toistaa FHD (1080p/1080i) -signaalina DVI-lähtöliittimessä, johon voidaan liittää toinen DVI-videovastaanotin. 4K-kuvilla kuvan keskikohta (pystypalkeista 16:9-kuvaan) skaalataan alas FHD-resoluutioon.

    Huomautus: DVI-lähtö on oltava käytössä OSD-valikossa (katso “DVI-lähtö”).
  4. Käytä mitä tahansa USB-laitetta (näppäimistö, hiiri, verkkokamera, ...) liittämällä se saatavilla olevaan USB-liitäntään.
  5. Yhdistä kuulokkeet sopivaan lähtöön, jotta voit kuunnella Nexxis-järjestelmän kautta lähetettyä ääntä.
  6. Yhdistä mikrofoni sopivaan lähtöön, jotta voit lähettää puhuttua ääntä Nexxis-järjestelmän kautta.
  7. Yhdistä kaiutin(sarja) linjalähtöliitäntään, jotta voit kuunnella Nexxis-järjestelmän kautta lähetettyä ääntä.
  8. Yhdistä minkälainen audiosoitin tahansa linjatuloliitäntään, jotta voit lähettää ääntä Nexxis-järjestelmän kautta.

  9. Yhdistä näyttö Nexxis-järjestelmään, jotta voit käyttää kauko-ohjausprotokollaa tai päivittää laiteohjelmiston.

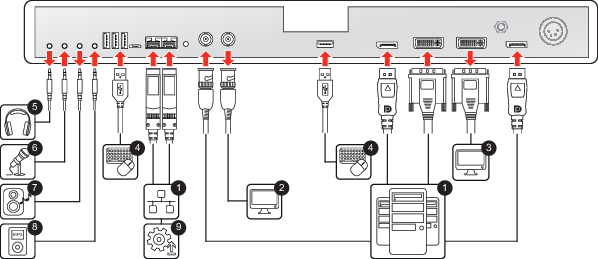

    Kuva 3–2
Huomautus: Käyttöön suositellaan DisplayPort VESA DP 1.2 -sertifioituja kaapeleita 5.4 Gbps HBR2:lle, pituus enintään 2 m.
Huomautus: Käyttöön suositellaan 3G-SDI Belden 1694A -kaapeleita, joiden pituus on enintään 50 m, ja 12G-SDI Belden 4855R -kaapeleita, joiden pituus on enintään 30 m.
Huomautus: DVI-lähtö on oltava käytössä OSD-valikossa (katso “DVI-lähtö”).
Huomautus: Osa etähallintaprotokollan komennoista on saatavilla myös uudella DDC-protokollalla DVI- ja DisplayPort1-apukanavalla.
