3.5 VESA-kiinnityksen asennus

Näytön asentaminen VESA-kiinnitysratkaisuun

Näyttö voidaan liittää VESA 100 mm:n tai VESA 200 mm:n varteen tai jalustaan.

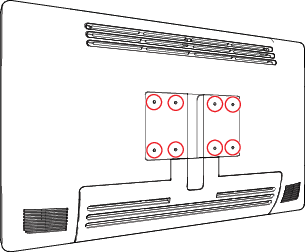

Kuva 3–8

Näytön takana olevat VESA-kiinnitysreikiä varten on M4-tyyppiset kiinnittimet VESA-kiinnityslevyn kiinnittämiseen. VESA-levyn paksuuden (T) ja mahdollisten aluslevyjen paksuuden (W) mukaan tulisi valita sopiva ruuvin pituus (L).

Noudata seuraavia sääntöjä sopivan ruuvin pituuden valintaan:

Kuva 3–9
Huomio: Käytä vain VESA-normin vaatimukset täyttäviä varsia.
Huomio: Monitorin VESA-liittymä on suunniteltu turvallisuuskertoimen 6 mukaisesti (kantaa monitorin painon 6-kertaisesti). Käytä lääketieteellisen järjestelmän kanssa sopivaa turvallisuuskerrointa (IEC60601–1).
