3.3 Virtaliitäntä

Liittääksesi virtalähteen
  1. Liitä mukana toimitettu ulkoinen DC -virtalähdeyksikkö näytön +24 VDC virransyöttöön.

  2. Liitä ulkoisen DC-virtalähteen toinen pää maadoitettuun pistorasiaan mukana toimitetulla virtajohdolla.

    Kuva 3–3
Varoitus: Välttääksesi sähköiskun riskiä, ulkoisen verkkolaitteen saa liittää vain pistorasiaan, jossa on suojamaa. Näytön verkkolaitteen liittimen maadoitusliitännässä ei ole suojamaadoitustoimintoa. MDSC-8232 M3D -näytön suojamaaliitäntä on käytettävissä erillisen nastan välityksellä (katso seuraavat vaiheet).
Suojamaa

Maadoita MDSC-8232 M3D liittämällä suojamaanasta maadoitettuun pistorasiaan keltavihreällä AWG18-johdolla (suurin sallittu kaapelin pituus kansallisten säännösten mukaisesti).

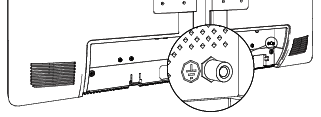

Kuva 3–4
Varoitus: Näyttö on maadoitettava.
Potentiaalintasaus

Kun näytön ja muiden laitteiden välillä vaaditaan potentiaalintasaus, liitä potentiaalintasauspinni laitteiston potentiaalintasausliitäntään.

Kuva 3–5
