MDSC-8232 M3D poate avea conectate intrări video multiple. Comutarea între intrările diferite poate fi efectuată ușor cu ajutorul tastei rapide sursă ().

De asemenea, dacă sunt conectate mai multe surse video, funcția Picture in Picture (PiP) devine disponibilă și vă permite să vizualizați simultan două intrări video diferite. Consultați “Intrarea Imagine în imagine” pentru informații suplimentare.

Pe lângă conexiunile de intrare video, MDSC-8232 M3D are și capabilități de ieșire video, care vă permit conexiuni în buclă sau replicarea tuturor intrărilor video conectate cu MDSC-8232 M3D pe un alt monitor, proiector, aparat de înregistrare video etc.

Acest capitol descrie conectarea unor tipuri diferite de interfețe video la MDSC-8232 M3D.

Nexxis OR

Conectarea MDSC-8232 M3D la sistemul Nexxis OR al Barco vă permite să distribuiți date video, grafice, audio și de computer prin rețeaua IP, în format brut, necomprimat, în sala de operații și chiar între săli de operații diferite.

Pentru a conecta MDSC-8232 M3D la sistemul Nexxis OR al Barco, conectați interfața Ethernet 10Gb la comutatorul dumneavoastră Nexxis. Mai multe informații despre Nexxis OR și despre cum se configurează MDSC-8232 M3D în rețeaua dumneavoastră sunt disponibile în ghidurile utilizatorului dedicate. Vizitați www.barco.com pentru a obține aceste ghiduri ale utilizatorului.

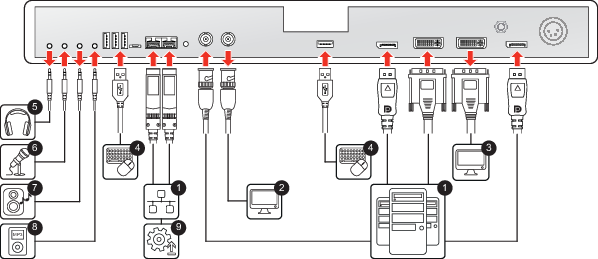

Pentru a conecta interfețele

1. Conectați una sau mai multe surse video la intrările video corespunzătoare ale monitorului.

   UHD 4K video poate fi conectată în trei moduri:

   • 1 x DisplayPort 1.2 MST conectat la intrarea DisplayPort principală sau,
   • 2 x DisplayPort 1.1 conectate la intrarea DisplayPort principală și secundară, unde fiecare intrare comandă câte o jumătate de ecran (dreapta/stânga) sau,
   • Legătura Nexxis: 2 x 10Gb Ethernet conectate la interfața optică Ethernet principală și secundară SFP+ 10Gb, unde fiecare intrare comandă câte o jumătate de ecran (dreapta/stânga).


   Avertizare: Se recomandă cabluri DisplayPort VESA DP 1.2 certificate pentru 5.4 Gbps HBR2.
2. Atunci când este conectată o intrare video SDI, se poate conecta o destinație video SDI suplimentară la ieșirea SDI (= conexiune de intrare SDI în buclă).

3. Clona imaginii de pe ecran: Întreaga imagine activă de pe ecran (inclusiv OSD) poate fi copiată într-un semnal FHD (1080p/1080i) la conectorul de ieșire DVI, la care se poate conecta o destinație video DVI suplimentară. Pentru imaginile 4K, partea centrală a imaginii (efectul pillarbox la 16:9) va fi redusă la rezoluția FHD.



   Notă: Ieșirea DVI trebuie să fie activată în meniul OSD (consultați “Ieșirea DVI”).
4. Utilizați orice dispozitiv periferic USB (tastatură, mouse, webcam etc.) prin conectarea acestuia la interfețele USB disponibile.
5. Conectați o cască la ieșirea corespunzătoare pentru a asculta elemente audio trimise prin Nexxis.
6. Conectați un microfon la intrarea corespunzătoare pentru a trimite elemente audio vorbite prin Nexxis.
7. Conectați un (set de) difuzor (difuzoare) la interfața de ieșire în linie pentru a asculta elemente audio trimise prin Nexxis.
8. Conectați orice tip de cititor audio la interfața de intrare în linie pentru a trimite elemente audio prin Nexxis.

9. Conectați monitorul la Nexxis pentru a utiliza protocolul de telecomandă sau pentru a actualiza firmware-ul monitorului.
