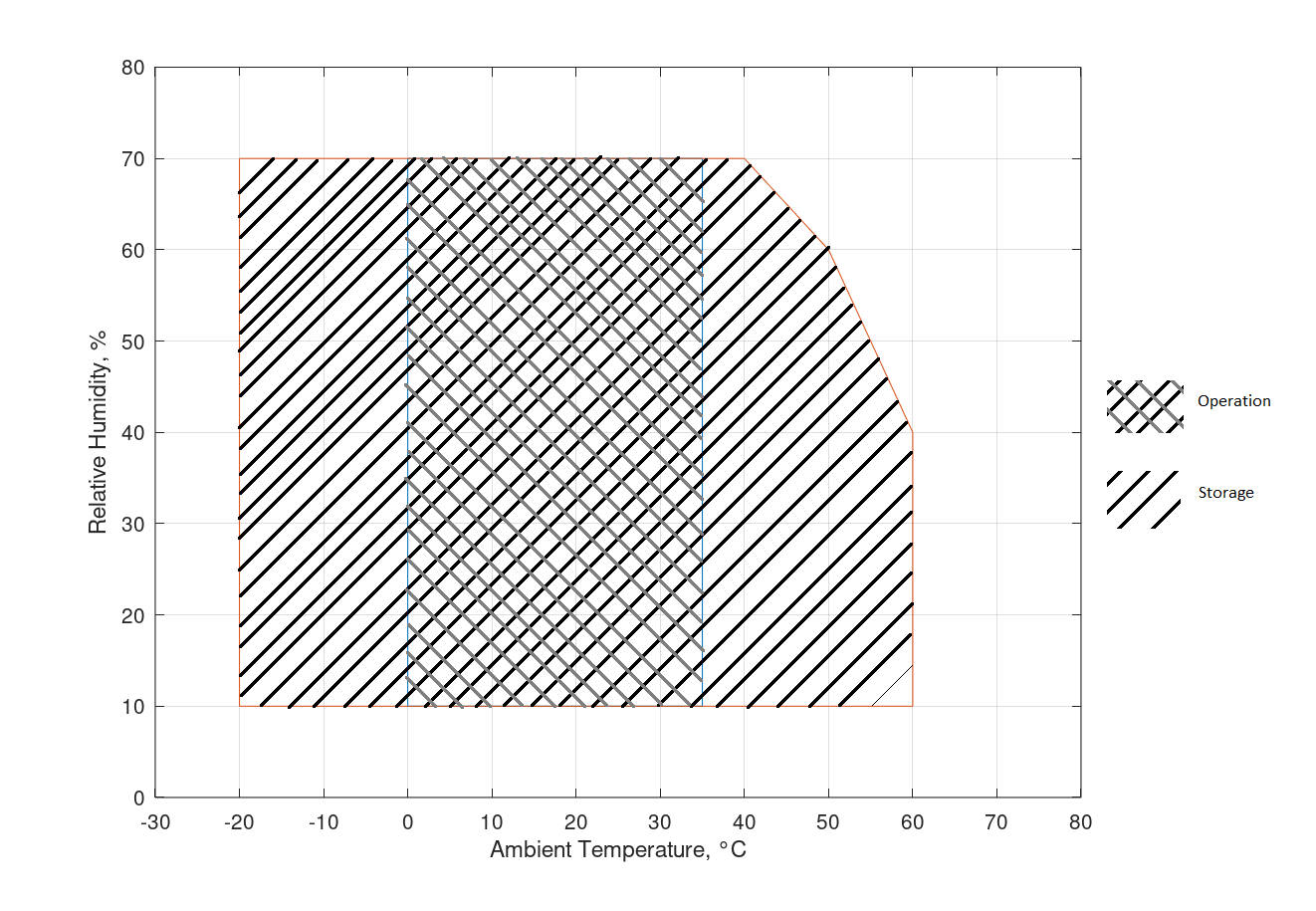

Beziehung von Luftfeuchtigkeit und Temperatur bei Lagerung und im Betrieb
7.8 Technische Daten
MDNC-12130
| Bildschirm-Technologie | LCD |
|---|---|
| Aktives Bildschirmformat (Diagonale) | 784 mm (30,9") |
| Aktives Bildschirmformat (H x V) | 653 x 435 mm (25,7 x 17,1") |
| Bildformat (H:V) | 3:2 |
| Auflösung | Nativ 12MP (4200 x 2800 Pixel) Konfigurierbar auf 2 x 5,8MP (2100 x 2800 Pixel) |
| Pixelpitch | 0,1554 mm |
| Farbbildgebung | Ja |
| Graustufenbildgebung | Ja |
| Bittiefe | 30 Bit |
| Blickwinkel (H, V) | 178° |
| Korrektur der Gleichförmigkeit | ULT |
| SteadyGray | Ja (im Monitor), bei der Verwendung mit Systemkomponenten wie in der Bedienungsanleitung beschrieben |
| SteadyColor | Ja (im Monitor), bei der Verwendung mit Systemkomponenten wie in der Bedienungsanleitung beschrieben |
| Umgebungslichtvoreinstellungen | Ja, Befundraum-Auswahl |
| Umgebungslichtsensor | Ja |
| Frontsensor | Ja |
| Maximale Luminanz (typischer Bildschirm) | 1.200 cd/m² |
| DICOM-kalibrierte Luminanz | MDNC-12130: 600 cd/m² |
| Kontrastverhältnis (typischer Bildschirm) | 1500:1 |
| Reaktionszeit ((Tr + Tf)/2) (typisch) | 10 ms (Durchschnitt, wenn alle Einzelübergänge innerhalb einer 1-Vollbilddauer liegen) |
| Gehäusefarbe | Schwarz/Weiß |
| Videoeingangssignale | 2x DisplayPort 1.2 |
| Videoausgangssignale | k. A. |
| USB-Anschlüsse | 2x USB-B 2.0 Upstream (umschaltbarer Endpunkt) 2x USB-A 2.0 Downstream |
| KVM-Switch | Ja |
| Nennleistung | 100-240 V Wechselstrom, 50-60 Hz, 3,6 - 1,6 A |
| Leistungsaufnahme | 105 W (nominal) < 0,5 W (Ruhemodus) < 0,5 W (Standby) |
| Abmessungen mit Ständer (B x H x T) | 695 x 528~628 x 239 mm |
| Abmessungen ohne Ständer (B x H x T) | 695 x 483 x 74 mm |
| Abmessungen verpackt (B x H x T) | 800 x 650 x 295 mm |
| Nettogewicht mit Ständer | 16,6 kg |
| Nettogewicht ohne Ständer | 12,0 kg |
| Nettogewicht, verpackt | 21,3 kg (ohne optionales Zubehör) |
| Neigen | -5° bis +25° |
| Schwenken | -30° bis +30° |
| Drehachse | k. A. |
| Höheneinstellbereich | 100 mm |
| Montagestandard | VESA (100 mm) |
| Bildschirmschutz | k. A. |
| Empfohlene Modalitäten | Alle Digitalbilder, einschließlich Digital-Mammographie und Brust-Tomosynthese |
| Zertifizierungen* | CE0123 (Medizinprodukt) FDA 510(K) K203106 CCC (China) KC (Korea) BIS (Indien) EAC (Russland, Kasachstan, Belarus, Armenien und Kirgisistan) Sicherheitsspezifisch: IEC 60950-1:2005 + A1:2009 + A2:2013 EN 60950-1:2006 + A1:2010 + A11:2009 + A12:2011 + A2:2013 IEC 62368-1:2018 EN IEC 62368-1:2020+A11:2020 IEC 60601-1:2005 + A1:2012 + A2:2020 EN 60601-1:2006 + A1:2013 + A12:2014 + A2:2021 AAMI ES 60601-1:2005 + A1:2012 + A2:2021 CAN/CSA C22.2 Nr. 60601-1:2014 (erneut bestätigt 2022) EMI-spezifisch: IEC 60601-1-2:2014 + A1:2020 (Edition 4.1) EN 60601-1-2:2015 + A1:2021 (Edition 4.1) FCC Teil 15 Klasse B ICES-001 Level B VCCI (Japan) Umwelt: EU RoHS, China RoHS, Korea e-Standby, REACH, Canada Health, WEEE, Packaging Directive *Einige der aufgeführten Zertifizierungen können noch ausstehen. Die tatsächliche Liste der zutreffenden Zertifizierungen finden Sie auf der Produktseite unter www.barco. com oder beachten Sie die Zertifizierungskennzeichnungen auf dem Produkttypenschild des Monitors. |
| Mitgeliefertes Zubehör | Benutzerhandbuch Dokumentations-Disc Systemblatt Videokabel USB-Kabel Netzkabel |
| Optionales Zubehör | Display-Controller |
| QA-Software | QAWeb |
| Garantie | 5 Jahre, einschließlich 40.000 Garantiestunden für die Hintergrundbeleuchtung |
| Betriebstemperatur | 0 °C bis 35 °C (20 °C bis 30 °C innerhalb der Spezifikationen) |
| Lagertemperatur | -20 °C bis 60 °C |
| Luftfeuchtigkeit im Betrieb | 10 % bis 70 % (keine Kondensation) |
| Luftfeuchtigkeit bei Lagerung | 10 % bis 70 % (keine Kondensation), max. 70 % bei 40 °C |
| Luftdruck im Betrieb | 62 kPa Minimum |
| Luftdruck bei Lagerung | 50 bis 106 kPa |
MDNC-12130 H
| Bildschirm-Technologie | LCD |
|---|---|
| Aktives Bildschirmformat (Diagonale) | 784 mm (30,9") |
| Aktives Bildschirmformat (H x V) | 653 x 435 mm (25,7 x 17,1") |
| Bildformat (H:V) | 3:2 |
| Auflösung | Nativ 12MP (4200 x 2800 Pixel) Konfigurierbar auf 2 x 5,8MP (2100 x 2800 Pixel) |
| Pixelpitch | 0,1554 mm |
| Farbbildgebung | Ja |
| Graustufenbildgebung | Ja |
| Bittiefe | 30 Bit |
| Blickwinkel (H, V) | 178° |
| Uniformity-Technologie | ULT |
| SteadyColor-Kalibrierung | Ja (im Monitor), bei der Verwendung mit Systemkomponenten wie in der Bedienungsanleitung beschrieben |
| Umgebungslichtvoreinstellungen | Ja, Befundraum-Auswahl |
| Umgebungslichtsensor | Ja |
| Frontsensor | Ja |
| Maximale Luminanz (typischer Bildschirm) | 1.200 cd/m² |
| DICOM-kalibrierte Luminanz | 800 cd/m² |
| Kontrastverhältnis (typischer Bildschirm) | 1500:1 |
| Reaktionszeit ((Tr + Tf)/2) (typisch) | 10 ms (Durchschnitt, wenn alle Einzelübergänge innerhalb einer 1-Vollbilddauer liegen) |
| Gehäusefarbe | Schwarz/Weiß |
| Videoeingangssignale | 2x DisplayPort 1.2 |
| USB-Anschlüsse | 2x USB-B 2.0 Upstream (umschaltbarer Endpunkt) 2x USB-A 2.0 Downstream |
| Nennleistung | 100-240 V Wechselstrom, 50-60 Hz, 3,6 - 1,6 A |
| Leistungsaufnahme | 135 W (nominal) < 0,5 W (Ruhemodus) < 0,5 W (Standby) |
| Abmessungen mit Ständer (B x H x T) | 695 x 528~628 x 239 mm |
| Abmessungen ohne Ständer (B x H x T) | 695 x 483 x 74 mm |
| Abmessungen verpackt (B x H x T) | 800 x 650 x 295 mm |
| Nettogewicht mit Ständer | 16,6 kg |
| Nettogewicht ohne Ständer | 12,0 kg |
| Nettogewicht, verpackt | 21,3 kg (ohne optionales Zubehör) |
| Neigen | -5° bis +25° |
| Schwenken | -30° bis +30° |
| Drehachse | k. A. |
| Höheneinstellbereich | 100 mm |
| Montagestandard | VESA (100 mm) |
| Bildschirmschutz | k. A. |
| Empfohlene Modalitäten | Alle Digitalbilder, einschließlich Digital-Mammographie und Brust-Tomosynthese |
| Zertifizierungen* | CE0123 (Medizinprodukt) FDA 510(K) K203106 CCC (China) KC (Korea) BIS (Indien) Sicherheitsspezifisch: IEC 60950-1:2005 + A1:2009 + A2:2013 EN 60950-1:2006 + A1:2010 + A11:2009 + A12:2011 + A2:2013 IEC 62368-1:2018 EN IEC 62368-1:2020+A11:2020 IEC 60601-1:2005 + A1:2012 + A2:2020 EN 60601-1:2006 + A1:2013 + A12:2014 + A2:2021 AAMI ES 60601-1:2005 + A1:2012 + A2:2021 CAN/CSA C22.2 Nr. 60601-1:2014 (erneut bestätigt 2022) EMI-spezifisch: IEC 60601-1-2:2014 + A1:2020 (Edition 4.1) EN 60601-1-2:2015 + A1:2021 (Edition 4.1) FCC Teil 15 Klasse B ICES-001 Level B VCCI (Japan) Umwelt: EU RoHS, China RoHS, Korea e-Standby, REACH, Canada Health, WEEE, Packaging Directive *Einige der aufgeführten Zertifizierungen können noch ausstehen. Die tatsächliche Liste der zutreffenden Zertifizierungen finden Sie auf der Produktseite unter www.barco. com oder beachten Sie die Zertifizierungskennzeichnungen auf dem Produkttypenschild des Monitors. |
| Mitgeliefertes Zubehör | Benutzerhandbuch Dokumentations-Disc Systemblatt Videokabel USB-Kabel Netzkabel |
| Optionales Zubehör | Display-Controller |
| QA-Software | QAWeb |
| Garantie | 5 Jahre, einschließlich 10.000 Garantiestunden für die Hintergrundbeleuchtung |
| Betriebstemperatur | 0 °C bis 35 °C (20 °C bis 30 °C innerhalb der Spezifikationen) |
| Lagertemperatur | -20 °C bis 60 °C |
| Luftfeuchtigkeit im Betrieb | 10 % bis 70 % (keine Kondensation) |
| Luftfeuchtigkeit bei Lagerung | 10 % bis 70 % (keine Kondensation), max. 70 % bei 40 °C |
| Luftdruck im Betrieb | 62 kPa Minimum |
| Luftdruck bei Lagerung | 50 bis 106 kPa |
