2.4 Installation der VESA-Befestigung

Achtung: Verwenden Sie ein geeignetes Befestigungssystem, um ein Verletzungsrisiko zu vermeiden.
Warnung: Bewegen Sie einen an einem Arm befestigten Monitor niemals, indem Sie am Monitor selbst ziehen oder drücken. Stellen Sie vielmehr sicher, dass der Arm mit einem VESA-konformen Griff ausgestattet ist und verwenden Sie diesen, um den Monitor zu bewegen.

Weitere Informationen und Anweisungen finden Sie in der Bedienungsanleitung des Arms.

Achtung: Verwenden Sie eine Halterung, die mit dem Standard VESA 100 mm kompatibel ist.
Übersicht

Der Monitor, der normalerweise am Ständer angebracht wird, ist mit der Norm VESA 100 mm kompatibel. Er kann daher mit einer Halterung, die dem Standard VESA 100 mm entspricht, verwendet werden. In diesem Kapitel erfahren Sie, wie der Bildschirm vom Ständer gelöst und an einer VESA-Halterung angebracht wird. Wenn Sie keine Halterung verwenden, können Sie dieses Kapitel überschlagen.

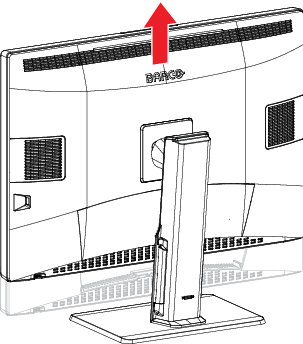

  1. Entsperren Sie den Ständersperrmechanismus und schieben Sie den Monitor in die höchste Position.

    Abbildung 2–5
  2. Platzieren Sie den Monitor mit der Vorderseite nach unten auf einer sauberen und weichen horizontalen Oberfläche. Geben Sie acht, dass der Bildschirm dadurch nicht beschädigt wird.

  3. Schieben Sie die Abdeckung der VESA-Halterung nach rechts und heben Sie die Abdeckung auf der rechten Seite mit dem Finger oder einem Flachkopf-Schraubendreher an.

    Abbildung 2–6

  4. Schieben Sie die Abdeckung der VESA-Halterung nach links und lösen Sie die Abdeckung auf der linken Seite mit einem Flachkopf-Schraubendreher.

    Abbildung 2–7

  5. Drehen Sie die VESA-Halterungsabdeckung, um Zugriff auf die Schrauben zu erhalten, mit denen das Display am Ständer fixiert ist.

    Abbildung 2–8

  6. Schrauben Sie die 4 Fixierungsschrauben los und stützen Sie dabei den Ständer ab.

    Abbildung 2–9

  7. Befestigen Sie das Display mit vier M4-Schrauben fest an der VESA-Halterung.

    Beachten Sie die folgende Regel, um eine passende Schraubenlänge zu wählen:

    • Lmin = T + W + 6.5 mm
    • Lmax = T + W + 10 mm
    Abbildung 2–10
