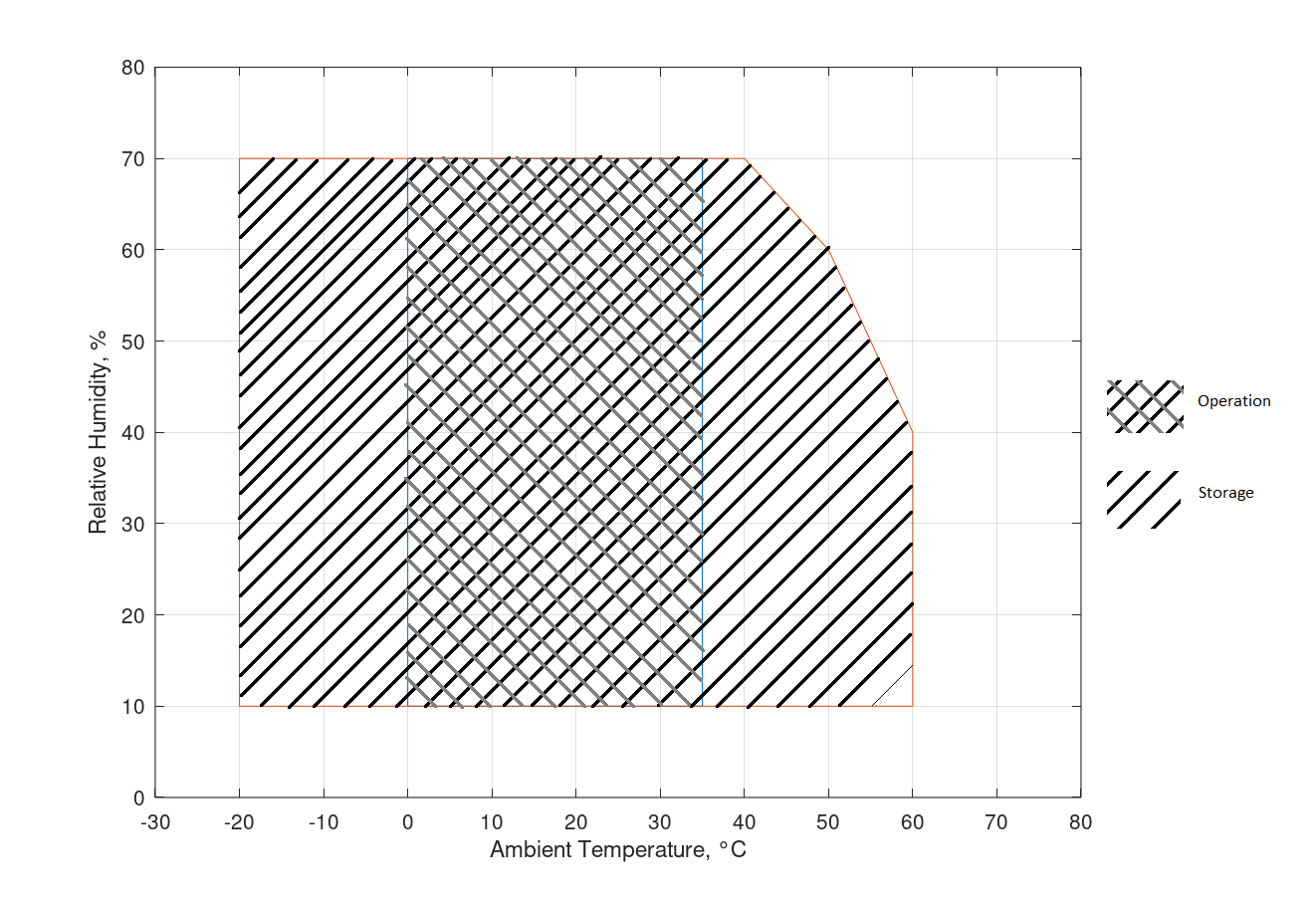

Σχέση υγρασίας και θερμοκρασίας αποθήκευσης και λειτουργίας
7.8 Τεχνικές προδιαγραφές
MDNC-12130
| Τεχνολογία οθόνης | LCD |
|---|---|
| Μέγεθος ενεργής επιφάνειας πάνελ (διαγώνιος) | 784 mm (30,9") |
| Μέγεθος ενεργής επιφάνειας πάνελ (Ο x K) | 653 x 435 mm (25,7 x 17,1") |
| Αναλογία πλευρών (Ο:Κ) | 3:2 |
| Ανάλυση | Εγγενές 12MP (4200 x 2800 pixels) Δυνατότητα διαμόρφωσης σε 2 x 5,8MP (2100 x 2800 pixels) |
| Βήμα pixel | 0,1554 mm |
| Έγχρωμη απεικόνιση | Ναι |
| Απεικόνιση με αποχρώσεις του γκρι | Ναι |
| Βάθος bit | 30 bit |
| Γωνία θέασης (Ο, Κ) | 178° |
| Διόρθωση ομοιομορφίας | ULT |
| SteadyGray | Ναι (στην οθόνη), όταν χρησιμοποιείται με εξαρτήματα του συστήματος όπως περιγράφεται στις οδηγίες χρήσης |
| SteadyColor | Ναι (στην οθόνη), όταν χρησιμοποιείται με εξαρτήματα του συστήματος όπως περιγράφεται στις οδηγίες χρήσης |
| Προκαθορισμένες ρυθμίσεις φωτισμού περιβάλλοντος | Ναι, επιλογή χώρου απεικόνισης |
| Αισθητήρας φωτισμού περιβάλλοντος | Ναι |
| Εμπρός αισθητήρας | Ναι |
| Μέγιστη φωτεινότητα (τυπική του πάνελ) | 1.200 cd/m² |
| Φωτεινότητα βαθμονομημένα κατά DICOM | MDNC-12130: 600 cd/m² |
| Αναλογία αντίθεσης (τυπική του πάνελ) | 1500:1 |
| Χρόνος απόκρισης ((Tr + Tf)/2) (τυπικός) | 10 ms (μέση τιμή, με όλες τις μεμονωμένες μεταβάσεις σε 1 περίοδο καρέ) |
| Χρώμα περιβλήματος | Μαύρο / Λευκό |
| Σήματα εισόδου εικόνας | 2x Θύρα οθόνης 1.2 |
| Σήματα εξόδου βίντεο | Δ/Υ |
| Θύρες USB | 2x USB-B 2.0 ανάντη (εναλλάξιμο τελικό σημείο) 2x USB-A 2.0 κατάντη |
| Μεταγωγέας KVM | Ναι |
| Ονομαστική ισχύς | 100-240 Vac, 50/60 Hz, 3,6-1,6 A |
| Κατανάλωση ισχύος | 105 W (ονομαστική) < 0,5 W (αδράνεια) < 0,5 W (κατάσταση αναμονής) |
| Διαστάσεις με βάση (Π x Υ x Β) | 695 x 528~628 x 239 mm |
| Διαστάσεις χωρίς βάση (Π x Υ x Β) | 695 x 483 x 74 mm |
| Διαστάσεις με συσκευασία (Π x Υ x Β) | 800 x 650 x 295 mm |
| Καθαρό βάρος με βάση | 16,6 kg |
| Καθαρό βάρος χωρίς βάση | 12,0 kg |
| Καθαρό βάρος με συσκευασία | 21,3 kg (χωρίς προαιρετικά εξαρτήματα) |
| Κλίση γύρω από τον οριζόντιο άξονα | -5° έως +25° |
| Κλίση γύρω από τον κατακόρυφο άξονα | -30° έως +30° |
| Περιστροφή γύρω από τον κατακόρυφο άξονα | Δ/Υ |
| Εύρος ρύθμισης καθ’ ύψος | 100 mm |
| Πρότυπο στήριξης | VESA (100 mm) |
| Προστασία πάνελ | Δ/Υ |
| Προτεινόμενες λειτουργίες | Όλες οι ψηφιακές απεικονίσεις, συμπεριλαμβανομένης της ψηφιακής μαστογραφίας και της τομογραφίας στήθους |
| Πιστοποιήσεις* | CE0123 (Ιατροτεχνολογικό προϊόν) FDA 510(K) K203106 CCC (Κίνα) KC (Κορέα) BIS (Ινδία) EAC (Ρωσία, Καζακστάν, Λευκορωσία, Αρμενία και Κιργιστάν) Ειδικά για ασφάλεια: IEC 60950-1:2005+A1:2009+A2:2013 EN 60950-1:2006+A1:2010+A11:2009+A12:2011+A2:2013 IEC 62368-1: 2018 EN IEC 62368-1:2020+A11:2020 IEC 60601-1:2005+A1:2012+A2:2020 EN 60601-1:2006+A1:2013+A12:2014+A2:2021 AAMI ES 60601-1:2005+A1:2012+A2:2021 CAN/CSA C22.2 αριθ. 60601-1:2014 (Επιβεβαιώθηκε το 2022) Ειδικά για Ηλεκτρομαγνητικές Παρεμβολές: IEC 60601-1-2:2014+A1:2020 (έκδ.4.1) EN 60601-1-2:2015+A1:2021 (έκδ.4.1) FCC Κλάση Β Μέρους 15 ICES-001 Επίπεδο B VCCI (Ιαπωνία) Περιβαλλοντικές: RoHS ΕΕ, RoHS Κίνας, e-Standby Κορέας, REACH, Canada Health, WEEE, Οδηγία συσκευασίας * Κάποιες από τις ταξινομήσεις που παρατίθενται ενδέχεται να εκκρεμούν. Για τον πραγματικό κατάλογο των ισχυόντων ταξινομήσεων, ανατρέξτε στη σελίδα προϊόντων στην ηλεκτρονική διεύθυνση www.barco.com www.barco. com ή δείτε τα σήματα πιστοποίησης στην ετικέτα προϊόντος της οθόνης σας. |
| Παρεχόμενα εξαρτήματα | Οδηγίες χρήσης Δίσκος τεκμηρίωσης Φύλλο συστήματος Καλώδια σήματος εικόνας Καλώδια USB Καλώδια τροφοδοσίας |
| Προαιρετικά εξαρτήματα | Ελεγκτής οθόνης |
| Λογισμικό QA | Το QAWeb |
| Εγγύηση | 5 έτη, περιλαμβανομένων 40.000 ωρών εγγύησης για τον οπίσθιο φωτισμό |
| Θερμοκρασία λειτουργίας | 0 °C έως 35 °C (20 °C έως 30 °C εντός προδιαγραφών) |
| Θερμοκρασία αποθήκευσης | -20 °C έως 60 °C |
| Υγρασία λειτουργίας | 10% έως 70% (χωρίς συμπύκνωση) |
| Υγρασία αποθήκευσης | 10% έως 70% (χωρίς συμπύκνωση), μεγ. 70% σε μεγ. 40°C |
| Πίεση λειτουργίας | 62 kPa κατ’ ελάχιστο |
| Πίεση αποθήκευσης | 50 έως 106 kPa |
MDNC-12130 H
| Τεχνολογία οθόνης | LCD |
|---|---|
| Μέγεθος ενεργής επιφάνειας πάνελ (διαγώνιος) | 784 mm (30,9") |
| Μέγεθος ενεργής επιφάνειας πάνελ (Ο x K) | 653 x 435 mm (25,7 x 17,1") |
| Αναλογία πλευρών (Ο:Κ) | 3:2 |
| Ανάλυση | Εγγενές 12MP (4200 x 2800 pixels) Δυνατότητα διαμόρφωσης σε 2 x 5,8MP (2100 x 2800 pixels) |
| Βήμα pixel | 0,1554 mm |
| Έγχρωμη απεικόνιση | Ναι |
| Απεικόνιση με αποχρώσεις του γκρι | Ναι |
| Βάθος bit | 30 bit |
| Γωνία θέασης (Ο, Κ) | 178° |
| Τεχνολογία ομοιομορφίας | ULT |
| Βαθμονόμηση SteadyColor | Ναι (στην οθόνη), όταν χρησιμοποιείται με εξαρτήματα του συστήματος όπως περιγράφεται στις οδηγίες χρήσης |
| Προκαθορισμένες ρυθμίσεις φωτισμού περιβάλλοντος | Ναι, επιλογή χώρου απεικόνισης |
| Αισθητήρας φωτισμού περιβάλλοντος | Ναι |
| Εμπρός αισθητήρας | Ναι |
| Μέγιστη φωτεινότητα (τυπική του πάνελ) | 1.200 cd/m² |
| Φωτεινότητα βαθμονομημένα κατά DICOM | 800 cd/m² |
| Αναλογία αντίθεσης (τυπική του πάνελ) | 1500:1 |
| Χρόνος απόκρισης ((Tr + Tf)/2) (τυπικός) | 10 ms (μέση τιμή, με όλες τις μεμονωμένες μεταβάσεις σε 1 περίοδο καρέ) |
| Χρώμα περιβλήματος | Μαύρο / Λευκό |
| Σήματα εισόδου εικόνας | 2x Θύρα οθόνης 1.2 |
| Θύρες USB | 2x USB-B 2.0 ανάντη (εναλλάξιμο τελικό σημείο) 2x USB-A 2.0 κατάντη |
| Ονομαστική ισχύς | 100-240 Vac, 50/60 Hz, 3,6-1,6 A |
| Κατανάλωση ισχύος | 135 W (ονομαστική) < 0,5 W (αδράνεια) < 0,5 W (κατάσταση αναμονής) |
| Διαστάσεις με βάση (Π x Υ x Β) | 695 x 528~628 x 239 mm |
| Διαστάσεις χωρίς βάση (Π x Υ x Β) | 695 x 483 x 74 mm |
| Διαστάσεις με συσκευασία (Π x Υ x Β) | 800 x 650 x 295 mm |
| Καθαρό βάρος με βάση | 16,6 kg |
| Καθαρό βάρος χωρίς βάση | 12,0 kg |
| Καθαρό βάρος με συσκευασία | 21,3 kg (χωρίς προαιρετικά εξαρτήματα) |
| Κλίση γύρω από τον οριζόντιο άξονα | -5° έως +25° |
| Κλίση γύρω από τον κατακόρυφο άξονα | -30° έως +30° |
| Περιστροφή γύρω από τον κατακόρυφο άξονα | Δ/Υ |
| Εύρος ρύθμισης καθ’ ύψος | 100 mm |
| Πρότυπο στήριξης | VESA (100 mm) |
| Προστασία πάνελ | Δ/Υ |
| Προτεινόμενες λειτουργίες | Όλες οι ψηφιακές απεικονίσεις, συμπεριλαμβανομένης της ψηφιακής μαστογραφίας και της τομογραφίας στήθους |
| Πιστοποιήσεις* | CE0123 (Ιατροτεχνολογικό προϊόν) FDA 510(K) K203106 CCC (Κίνα) KC (Κορέα) BIS (Ινδία) Ειδικά για ασφάλεια: IEC 60950-1:2005+A1:2009+A2:2013 EN 60950-1:2006+A1:2010+A11:2009+A12:2011+A2:2013 IEC 62368-1: 2018 EN IEC 62368-1:2020+A11:2020 IEC 60601-1:2005+A1:2012+A2:2020 EN 60601-1:2006+A1:2013+A12:2014+A2:2021 AAMI ES 60601-1:2005+A1:2012+A2:2021 CAN/CSA C22.2 αριθ. 60601-1:2014 (Επιβεβαιώθηκε το 2022) Ειδικά για Ηλεκτρομαγνητικές Παρεμβολές: IEC 60601-1-2:2014+A1:2020 (έκδ.4.1) EN 60601-1-2:2015+A1:2021 (έκδ.4.1) FCC Κλάση Β Μέρους 15 ICES-001 Επίπεδο B VCCI (Ιαπωνία) Περιβαλλοντικές: RoHS ΕΕ, RoHS Κίνας, e-Standby Κορέας, REACH, Canada Health, WEEE, Οδηγία συσκευασίας * Κάποιες από τις ταξινομήσεις που παρατίθενται ενδέχεται να εκκρεμούν. Για τον πραγματικό κατάλογο των ισχυόντων ταξινομήσεων, ανατρέξτε στη σελίδα προϊόντων στην ηλεκτρονική διεύθυνση www.barco.com www.barco. com ή δείτε τα σήματα πιστοποίησης στην ετικέτα προϊόντος της οθόνης σας. |
| Παρεχόμενα εξαρτήματα | Οδηγίες χρήσης Δίσκος τεκμηρίωσης Φύλλο συστήματος Καλώδια σήματος εικόνας Καλώδια USB Καλώδια τροφοδοσίας |
| Προαιρετικά εξαρτήματα | Ελεγκτής οθόνης |
| Λογισμικό QA | Το QAWeb |
| Εγγύηση | 5 έτη, περιλαμβανομένων 10.000 ωρών εγγύησης για τον οπίσθιο φωτισμό |
| Θερμοκρασία λειτουργίας | 0 °C έως 35 °C (20 °C έως 30 °C εντός προδιαγραφών) |
| Θερμοκρασία αποθήκευσης | -20 °C έως 60 °C |
| Υγρασία λειτουργίας | 10% έως 70% (χωρίς συμπύκνωση) |
| Υγρασία αποθήκευσης | 10% έως 70% (χωρίς συμπύκνωση), μεγ. 70% σε μεγ. 40°C |
| Πίεση λειτουργίας | 62 kPa κατ’ ελάχιστο |
| Πίεση αποθήκευσης | 50 έως 106 kPa |
