Επισκόπηση

Το πάνελ, που κανονικά στηρίζεται σε βάση, είναι συμβατό με το πρότυπο VESA 100 mm. Συνεπώς, μπορεί να χρησιμοποιηθεί με στήριγμα το οποίο συμμορφώνεται με το πρότυπο VESA 100 mm. Η ενότητα αυτή σας δείχνει πώς να βγάλετε το πάνελ από τη βάση και πώς να το προσαρμόσετε σε στήριγμα VESA. Εάν δεν χρησιμοποιείτε στήριγμα, μπορείτε να παραλείψετε αυτή την ενότητα.

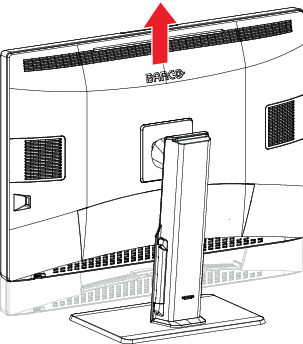

1. Απασφαλίστε το μηχανισμό ασφάλισης του στηρίγματος και τοποθετήστε την οθόνη στην υψηλότερη θέση.



2. Τοποθετήστε την οθόνη με όψη προς τα κάτω σε μια καθαρή και μαλακή οριζόντια επιφάνεια. Προσέξτε να μην προκαλέσετε ζημιά στην επιφάνεια προβολής της οθόνης.

3. Πιέστε το κάλυμμα στερέωσης VESA προς τα δεξιά και σηκώστε το κάλυμμα στα δεξιά με το δάχτυλο σας ή με ένα ίσιο κατσαβίδι.



4. Πιέστε το κάλυμμα στερέωσης VESA προς τα αριστερά και απελευθερώστε το κάλυμμα στα αριστερά με ένα ίσιο κατσαβίδι.



5. Περιστρέψτε το κάλυμμα στήριξης VESA για να αποκαλύψετε τις βίδες που στερεώνουν τον πάνελ στο στήριγμα.



6. Ξεβιδώστε τις 4 βίδες στερέωσης ενώ συγκρατείτε το στήριγμα.



7. Προσαρμόστε το πάνελ σταθερά στο στήριγμα VESA χρησιμοποιώντας τις 4 βίδες M4.

   Τηρήστε τον παρακάτω κανόνα για να επιλέξετε το σωστό μήκος βίδας:

   • L_ελάχ. = T + W + 6.5 mm
   • L_μέγ. = T + W + 10 mm
