Πληροφορίες

Στη συγκεκριμένη μορφή εγκατάστασης, η οθόνη είναι συνδεδεμένη σε έναν σταθμό εργασίας με δύο καλώδια DisplayPort, που το καθένα ενεργοποιεί το κύκλωμα στο μισό τμήμα της οθόνης. Όταν συνδέετε ένα καλώδιο USB από την οθόνη σας στον σταθμό εργασίας, μπορείτε να χειρίζεστε τον σταθμό εργασίας με ένα πληκτρολόγιο και ένα ποντίκι συνδεδεμένα στην οθόνη.

Η χρήση δύο καλωδίων DisplayPort για το κύκλωμα της εικόνας επιτρέπει πλήρη ανάλυση 12MP σε πλήρη ρυθμό ανανέωσης, καθιστώντας την εγκατάσταση ενός σταθμού εργασίας να είναι η πιο συμβατική και να συνιστάται για διαγνωστική χρήση.

Εγκατάσταση του ελεγκτή οθόνης

Πριν ρυθμίσετε την οθόνη σας, βεβαιωθείτε ότι έχετε εγκαταστήσει στο σταθμό εργασίας έναν κατάλληλο ελεγκτή οθόνης. Για έναν κατάλογο συμβατών ελεγκτών οθόνης, ανατρέξτε στον πίνακα συμβατότητας που είναι διαθέσιμος στη διεύθυνση https://www.barco.com/products/medical-display-controllers

Συμβουλή: Το Nio Fusion 12MP λειτουργεί στο μέγιστο των δυνατοτήτων του όταν χρησιμοποιείται με έναν Ελεγκτή οθόνης της Barco και ένα πρόγραμμα οδήγησης βίντεο της Barco. Αυτές οι κάρτες γραφικών υψηλής απόδοσης διαθέτουν την ισχύ και τις δυνατότητες για την βέλτιστη απόδοση των εικόνων σε αυτήν την οθόνη. Επιπλέον, οι ελεγκτές οθόνης Barco επιτρέπουν τη χρήση των Intuitive Workflow Tools της Barco που έχουν σχεδιαστεί για να αυξάνουν την ορατότητα των λεπτών λεπτομερειών, να βελτιώνουν την εστίαση κατά τη διάρκεια των περιόδων ανάγνωσης και να επιταχύνουν τη ροή εργασίας. Μεταβείτε στο www.barco.com/product/intuitive-workflow-tools για περισσότερες πληροφορίες.

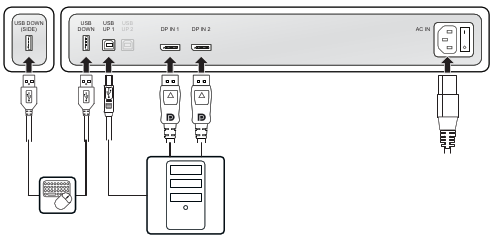

Συνδέστε τα καλώδια

1. Αφαιρέστε το κάλυμμα του συνδέσμου.
2. Συνδέστε τις εισόδους DisplayPort (DP IN 1 και DP IN 2) με τις εξόδους DisplayPort στον σταθμό εργασίας.
3. Συνδέστε τον κύριο ανάντη σύνδεσμο USB (USB UP 1) με μια κεντρική USB στον σταθμό εργασίας για να χρησιμοποιήσετε το QAWeb ή μια περιφερειακή συσκευή (ποντίκι, πληκτρολόγιο, κ.λπ.) που συνδέεται με έναν από τους κατάντη συνδέσμους USB της οθόνης.
4. Συνδέστε ένα πληκτρολόγιο και ένα ποντίκι (ή άλλη περιφερειακή συσκευή που χρησιμοποιείται για τον χειρισμό των σταθμών εργασίας) με τους κατάντη συνδέσμους USB της οθόνης. Ένας κατάντη σύνδεσμος USB είναι διαθέσιμος στον χώρο θυρών σύνδεσης, ένας δεύτερος στο πλάι της οθόνης.
5. Συνδέστε το παρεχόμενο καλώδιο τροφοδοσίας στην είσοδο τροφοδοσίας ρεύματος της οθόνης.
6. Δρομολογήστε όλα τα καλώδια μέσω των κλιπ καλωδίων στον χώρο θυρών σύνδεσης.
7. Επανατοποθετήστε το κάλυμμα συνδέσμου: ολισθήστε το επάνω μέρος του καλύμματος στις διαθέσιμες εσοχές και μετά σπρώξτε το κάτω μέρος του καλύμματος στη θέση του.
8. Δρομολογήστε όλα τα καλώδια μέσω των καναλιών δρομολόγησης στη βάση της οθόνης σας.

9. Συνδέστε το παρεχόμενο καλώδιο τροφοδοσίας ρεύματος σε μια γειωμένη πρίζα.



Ενεργοποιήστε το σύστημα οθόνης

1. Θέστε τον διακόπτη τροφοδοσίας δίπλα στον σύνδεσμο εισόδου ρεύματος στη θέση "I".
2. Πατήστε το περιστροφικό κουμπί για να ενεργοποιήσετε την οθόνη σας.

3. Ενεργοποιήστε τον σταθμό εργασίας που είναι συνδεδεμένος με την οθόνη σας.

   Την πρώτη φορά που τίθεται σε λειτουργία, η οθόνη λειτουργεί σε βασική λειτουργία εικόνας και σε προεπιλεγμένο ρυθμό ανανέωσης.

Για να εγκαταστήσετε το πρόγραμμα οδήγησης του ελεγκτή οθόνης Barco και τα Intuitive Workflow Tools

Όταν χρησιμοποιείτε έναν ελεγκτή οθόνης Barco, μπορείτε να εκκινήσετε το σύστημα οθόνης Nio Fusion 12MP και να εγκαταστήσετε το πρόγραμμα οδήγησης του ελεγκτή οθόνης Barco και τα εργαλεία διαισθητικών ροών εργασίας (Intuitive Workflow Tools). Τα Intuitive Workflow Tools της Barco έχουν σχεδιαστεί για την ενίσχυση της ορατότητας των ανεπαίσθητων λεπτομερειών, τη βελτίωση της εστίασης κατά τις συνεδρίες απεικόνισης και την επιτάχυνση των ροών εργασίας.
