2.4 Instalación de montaje VESA

Precaución: Utilice aparatos de montaje adecuados para evitar riesgos de lesiones.
Aviso: Nunca mueva un monitor acoplado a un brazo tirando del monitor o empujándolo. En su lugar, asegúrese de que el soporte cuente con un asa compatible con VESA y utilícela para mover la pantalla.

Consulte el manual de instrucciones del soporte para obtener más información e instrucciones.

Precaución: Use un soporte de montaje que sea compatible con el estándar VESA de 100 mm.
Descripción general

El panel, instalado de fábrica en un soporte, es compatible con el estándar VESA 100 mm, lo que permite el uso de un soporte extensible compatible con dicho estándar. En este capítulo, se muestra cómo soltar el panel del soporte y cómo conectarlo a un soporte VESA. Si no va a utilizar un soporte, puede omitir este capítulo.

  1. Desbloquee el mecanismo de bloqueo del soporte y coloque el monitor en la posición más alta.

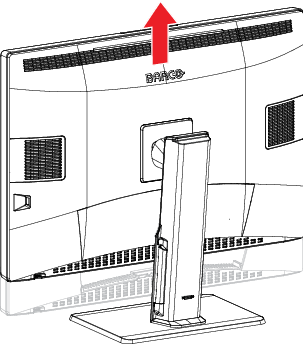

    Imagen 2–5
  2. Coloque el monitor sobre una superficie horizontal limpia, con la pantalla hacia abajo. Tenga cuidado de no dañar la pantalla.

  3. Empuje la cubierta de montaje VESA hacia la derecha y levántela por el lado derecho utilizando su dedo o un destornillador plano.

    Imagen 2–6

  4. Empuje la cubierta de montaje VESA hacia la izquierda y levántela por el lado izquierdo utilizando un destornillador plano.

    Imagen 2–7

  5. Gire la cubierta de montaje VESA para dejar a la vista los tornillos que fijan el panel al soporte.

    Imagen 2–8

  6. Desatornille los 4 tornillos de fijación mientras sujeta el soporte.

    Imagen 2–9

  7. Instale el panel firmemente en el soporte VESA mediante 4 tornillos M4.

    Respete esta regla para seleccionar una longitud de tornillo adecuada:

    • Lmín = T + W + 6.5 mm
    • Lmáx = T + W + 10 mm
    Imagen 2–10
