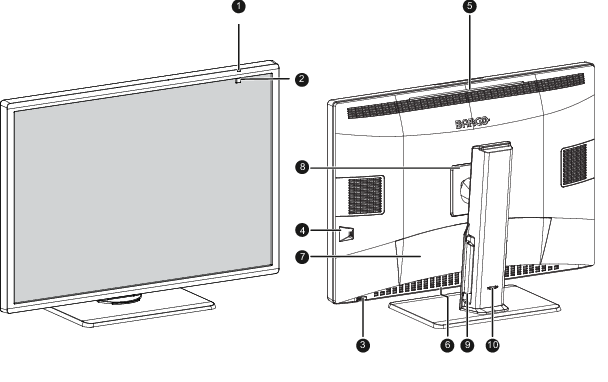

Sensor de luz ambiente y LED de estado de encendido
Apagado: el monitor no está encendido (cable de red desenchufado o interruptor de alimentación en posición OFF), o la pantalla está en funcionamiento normal.
Naranja con parpadeo rápido: el monitor está entrando en modo de DPMS
Naranja con parpadeo lento: el monitor está en modo de DPMS
Naranja fijo: el monitor se ha apagado manualmente mediante el disco selector o se encuentra en el modo de hibernación.
2.
Sensor frontal
PRECAUCIÓN: Con el fin de evitar daños permanentes en el producto, nunca use el sensor frontal para sujetar un papel, una lámina radiológica o cualquier otro objeto.
3.
Disco selector
Pulsar: activa la barra de métodos abreviados, permite acceder a los (sub)menús y confirmar los ajustes y las selecciones.
Giro a la izquierda/derecha: desplazamiento a través de los (sub)menús, cambio de valores y selecciones.
Mantener pulsado el disco selector durante 3 segundos: cancelar los ajustes o salir de un menú o submenú.
Pulsar dos veces:
Permite circular a través de los diferentes modos de lámparas SoftGlow (cuando el conmutador KVM está desactivado).
Cambio de entrada KVM (cuando el conmutador KVM está activado).
4.
Conector USB-A 2.0 downstream lateral
5.
Luz mural SoftGlow
6.
Luz de trabajo SoftGlow
7.
Cubierta de conectores
8.
Cubierta de montaje VESA
9.
Canales para la disposición de los cables
10.
Mecanismo de bloqueo del soporte
Conectores

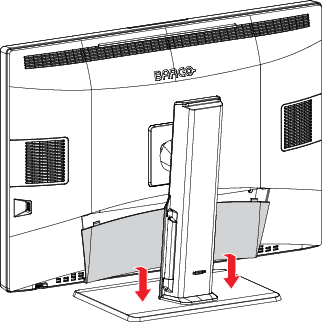

Nuestro conector USB está disponible en el lateral del monitor. Para acceder a los conectores inferiores, empuje suavemente la parte inferior de la cubierta de conectores hacia el exterior del monitor.
Imagen 1–2
Dispone de los siguientes conectores:
Imagen 1–3
11.
USB-A 2.0 downstream inferior
12.
USB-B 2.0 upstream 1 (principal)
13.
USB-B 2.0 upstream 2 (secundario, se utiliza cuando el conmutador KVM está activado)
14.
DisplayPort IN 1 (también es el principal para el conmutador KVM)
15.
DisplayPort IN 2 (también es el secundario para el conmutador KVM)
16.
Ranura de seguridad Kensington
17.
Entrada de alimentación de la red eléctrica 100 - 240 V CA e interruptor de alimentación eléctrica
Ajuste de posición del monitor

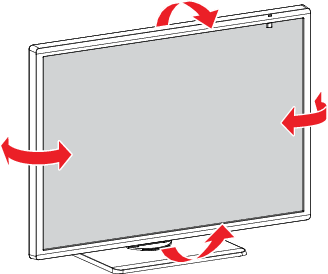

Tras extraerlo del embalaje, podrá girar e inclinar el monitor de forma segura hasta situarlo en la posición adecuada.
Imagen 1–4

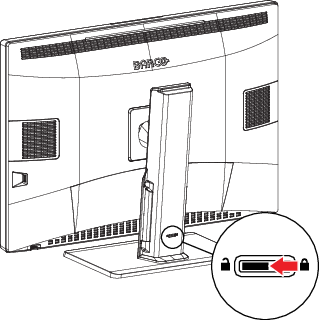

Para ajustar la altura del monitor, primero mueva el control deslizante situado en la parte trasera del soporte a la posición desbloquear. A continuación, puede elevar o bajar el monitor de la forma que desee.
Imagen 1–5Imagen 1–6
Nota: La altura solo puede bloquearse en la posición más baja, incluso aunque el control deslizante situado en la parte trasera del soporte pueda moverse a la posición de bloqueo en cualquier altura del monitor.
