Acerca de

En esta configuración, el monitor se conecta a un único terminal de ordenador con dos cables DisplayPort, cada uno de los cuales transmite una mitad del monitor. Al conectar un cable USB desde tu monitor al terminal de ordenador, puedes controlarlo mediante un teclado y ratón conectados al monitor.

Al usar dos cables DisplayPort para transmitir la imagen, es posible disponer de una resolución completa de 12MP con una frecuencia de actualización completa, lo que convierte la configuración de terminal de ordenador individual en la opción más convencional y en la recomendada para fines de diagnóstico.

Instalación del controlador de pantalla

Antes de configurar la pantalla, asegúrese de tener un controlador de pantalla adecuado instalado en el terminal de ordenador. Para obtener una lista de los controladores de pantalla compatibles, consulte la matriz de compatibilidad disponible en https://www.barco.com/products/medical-display-controllers

Truco: Nio Fusion 12MP funciona a pleno rendimiento cuando se utiliza con un controlador de pantalla Barco y un controlador de vídeo Barco. Estas tarjetas gráficas de alto rendimiento tienen la potencia y las capacidades necesarias para reproducir imágenes de forma óptima para esta pantalla. Además, los controladores de pantalla Barco permiten el uso de las Herramientas de flujo de trabajo intuitivas de Barco, que se han diseñado para incrementar la visibilidad de los detalles más sutiles, mejorar el enfoque durante las sesiones de lectura y acelerar el flujo de trabajo. Visite www.barco.com/product/intuitive-workflow-tools para obtener más información.

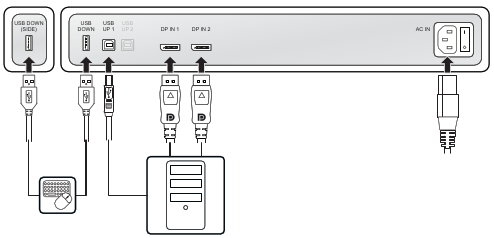

Conexión de los cables

1. Extraiga la cubierta de los conectores.
2. Conecte las entradas DisplayPort (DP IN 1 y DP IN 2) con las salidas DisplayPort del terminal de ordenador.
3. Conecte el conectores USB downstream principal (USB UP 1) con un host USB en el terminal de ordenador para utilizar QAweb o un periférico (teclado, ratón, touchpad, etc.) conectado a uno de los conectores USB downstream del monitor.
4. Conecte un teclado y un ratón (u otro periférico utilizado para el control de los terminales de ordenador) con los conectores USB downstream del monitor. En el compartimento de conectores dispone de un conector USB downtream y encontrará otro en el lateral del monitor.
5. Conecte el cable de alimentación proporcionado a la entrada de alimentación del monitor.
6. Introduzca todos los cables a través de las pinzas de cables en el compartimento de conectores.
7. Vuelva a montar la cubierta de conectores: deslice la parte superior de la cubierta en las ranuras disponibles y empuje la parte inferior de la cubierta hacia su posición original.
8. Introduzca todos los cables por los canales para la disposición de los cables situado en el soporte del monitor.

9. Conecte el cable de alimentación proporcionado a una toma de corriente con toma a tierra.



Encendido del sistema del monitor

1. Coloque el interruptor de alimentación eléctrica situado junto al conector de alimentación principal en la posición “I”.
2. Pulse el disco selector para activar el monitor.

3. Encienda los terminales de ordenador conectados a su monitor.

   La primera vez que lo inicie, se ejecutará en un modo de vídeo básico y a una frecuencia de actualización predeterminada.

Instalar el controlador de pantalla de Barco y las herramientas de flujo de trabajo intuitivas

Si utiliza el controlador de pantalla de Barco, puede iniciar el sistema de pantalla Nio Fusion 12MP e instalar el controlador de pantalla Barco y las herramientas de flujo de trabajo intuitivas. Las herramientas de flujo de trabajo intuitivas de Barco de barco se han diseñado para incrementar la visibilidad de los detalles más sutiles, mejorar el enfoque durante las sesiones de lectura y acelerar el flujo de trabajo.
