2.4 VESA klambri kinnitamine

Ettevaatust: Vigastusohu vältimiseks kasutage sobivaid paigaldusseadmeid.
Hoiatus: Ärge kunagi liigutage kinnitusklambri külge kinnitatud kuvarit, seda tõmmates või lükates. Selle asemel veenduge, et kinnitusklamber on varustatud VESA standardile vastava käepidemega ja kasutage kuvari liigutamiseks seda käepidet.

Lisateabeks ja juhisteks vt kinnitusklambri kasutusjuhendit.

Ettevaatust: Kasutage kinnitust, mis vastab VESA 100 mm standardile.
Ülevaade

Paneel, mis standardselt kinnitatakse jala külge, vastab VESA 100 mm standardile. Seega saab seda kasutada koos VESA 100 mm standardile vastava kinnitusega. Selles jaotises näidatakse, kuidas paneel jala küljest vabastada ja kuidas see kinnitada VESA kinnituse külge. Kui te ei kasuta kinnitust, võite selle jaotise lugemise vahele jätta.

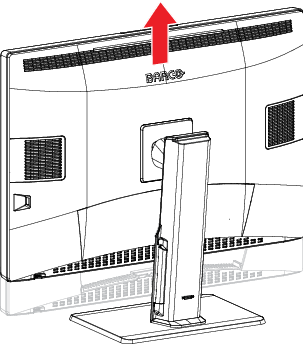

  1. Avage aluse lukustusmehhanism ja viige kuvar kõrgeimasse asendisse.

    Pilt 2–5
  2. Pange kuvar ekraan allpool puhtale ja pehmele horisontaalpinnale. Jälgige, et te ei kahjustaks paneeli ekraani.

  3. Lükake VESA kinnituse kate paremale ja tõstke katet paremalt sõrmede või lamedapealise kruvikeerajaga.

    Pilt 2–6

  4. Lükake VESA kinnituse kate vasakule ja vabastage katet vasakult lamedapealise kruvikeerajaga.

    Pilt 2–7

  5. Pöörake VESA kinnituse katet, et pääseda juurde kruvidele, mis kinnitavad paneeli alusele.

    Pilt 2–8

  6. Avage 4 kinnituskruvi, toetades samal ajal alust.

    Pilt 2–9

  7. Kinnitage paneel kindlalt VESA kinnituse külge, kasutades 4 M4 kruvi.

    Järgige sobiva kruvi pikkuse valimisel järgmist reeglit:

    • Lmin = T + W + 6.5 mm
    • Lmax = T + W + 10 mm
    Pilt 2–10
