1.2 Lühidalt

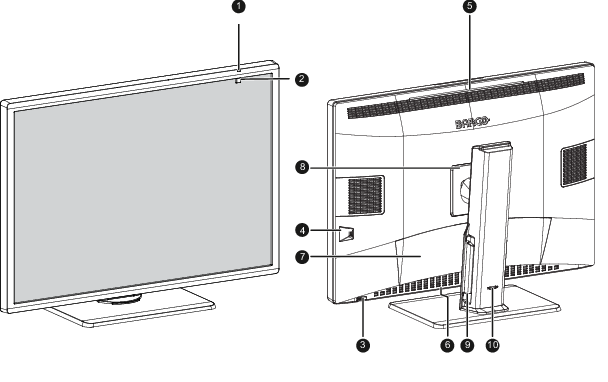

Toote ülevaade
Pilt 1–1
1.

Keskkonnavalguse andur ja toite oleku LED-tuli

  • Väljas: kuvaril ei ole toidet (toitekaabel lahti ühendatud või toitelüliti VÄLJAS-asendis) või kuvar töötab tavapäraselt
  • Kiiresti vilkuv merevaikkollane: kuvar siseneb DPMS-režiimi
  • Aeglaselt vilkuv merevaikkollane: kuvar on DPMS-režiimis
  • Püsivalt oranž: kuvar on käsitsi valikukettaga välja lülitatud või kuvar on uinakurežiimis
2.

Eesmine andur

ETTEVAATUST: toote püsiva kahjustamise vältimiseks ärge kasutage kunagi eesmist andurit paberi, radioloogiafilmi või muu eseme hoidmiseks.

3.

Valikurullik

  • Vajutus: avab otseteeriba, läheb (alam)menüüdesse, kinnitab reguleerimised ja valikud
  • Vasakule/paremale pööramine: kerib läbi (alam)menüüde, muudab väärtusi, teeb valikud
  • Vajutamine ja all hoidmine umbes 3 sekundit: tühistab reguleerimised, väljub (alam)menüüdest

  • Topeltvajutus:

    • Kerib läbi SoftGlow valguse režiimide (kui KVM-i lüliti on keelatud)
    • Lülitab KVM-i sisendeid (kui KVM-i lüliti on lubatud)
4.Külgmine allavoolu USB-A 2.0 konnektor
5.SoftGlow seinavalgus
6.SoftGlow töövalgus
7.Konnektoripesa kate
8.VESA kinnituse kate
9.Juhtmete suunamise kanalid
10.Aluse lukustusmehhanism
Konnektorid

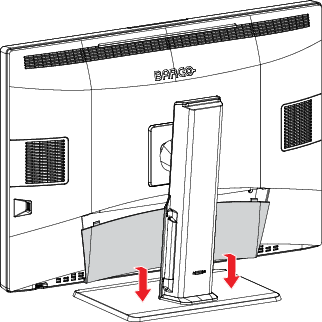

Üks USB-konnektor asub kuvari küljel. Alumistele konnektoritele juurde pääsemiseks tõmmake ettevaatlikult konnektoripesa kate kuvarist eemale.

Pilt 1–2

Saadaval on järgmised konnektorid:

Pilt 1–3
11.Alumine USB-A 2.0 allavoolu
12.USB-B 2.0 ülesvoolu 1 (peamine)
13.USB-B 2.0 ülesvoolu 2 (sekundaarne, kasutatakse ainult siis, kui KVM-i lüliti on lubatud)
14.DisplayPort IN 1 (ka KVM-i lüliti peamiseks sisendiks)
15.DisplayPort IN 2 (ka KVM-i lüliti sekundaarseks sisendiks)
16.Kensingtoni turvapilu
17.100 – 240 V vahelduvvoolu toitesisend ja toitelüliti
Kuvari asendi reguleerimine

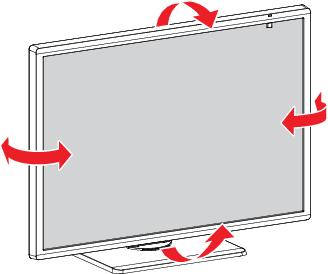

Pärast lahti pakkimist saate kallutada j pöörata kuvarit soovitud asendisse.

Pilt 1–4

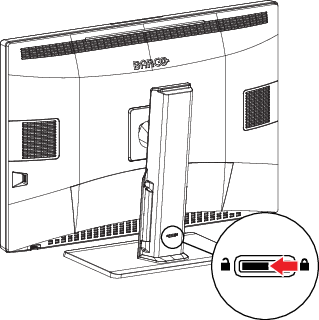

Kuvari kõrguse reguleerimiseks liigutage esmalt jala taga asuv liugur asendisse unlock. Seejärel saate kuvarit tõsta või langetada vastavalt soovile.

Pilt 1–5
Pilt 1–6
Märkus: Kuigi jala taga asuvat liugurit saab liigutada lukustatud asendisse kuvari iga kõrgusega, saab kõrgust lukustada ainult madalaimas asendis.
