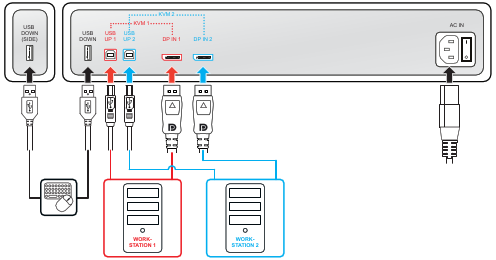

Selles seadistuses ühendatakse kuvar kahe erineva töökohaga – kumbki ühe DisplayPorti kaabliga. Kui ühendate USB-juhtme kuvarist kumbagi kahest töökohast, saate juhtida mõlemat töökohta ühe klaviatuuri ja hiirega, mis on ühendatud kuvariga. Video- ja juhtsignaalide lülitamine kahe töökoha vahel toimub KVM-i lülitiga, mida juhitakse OSD-menüü kaudu.
Pilt 2–3
Märkus: Ainult ühe DisplayPorti kaabliga, mis edastab pilti, on võimalik täielik 12 MP eraldusvõime, kuid ainult piiratud värskendussagedusel 45 Hz (seda põhjustab DisplayPort 1.2 standardi ribalaiuse piirang). See võib mõjutada panoraamitud piltide sujuvust ja piirab teatud määral filmipiltide kuvamise kiirust.
Märkus: Barco soovitab installida rakenduse QAWeb ainult ühte töökohta kahest. Kui QAWeb installitakse mõlemasse töökohta, käivitab KVM-i sisendite vahel lülitumine konfiguratsiooni muutmise, mistõttu kaob kuvar rakenduses QAWeb töökoha juurest.
Paigaldage kuvari kontroller
Enne kuvari seadistamist veenduge, et tööjaama on installitud sobiv kuvari kontroller. Ühilduvate kuvari kontrollerite loetelu leiate ühilduvusmaatriksist, mis on saadaval aadressil https://www.barco.com/products/medical-display-controllers
Soovitus: Nio Fusion 12MP töötab täies mahus, kui seda kasutatakse koos Barco kuvari kontrolleri ja Barco videodraiveriga. Nendel suure jõudlusega graafikakaartidel on piisavalt võimsust ja võimalusi, et kujutisi selle ekraani jaoks optimaalselt kuvada. Lisaks võimaldavad Barco kuvari kontrollerid kasutada Barco Intuitiivseid töövoo tööriistu, mis on loodud parandama vähemärgatavate detailide nähtavust, parandama fokuseerimist lugemise ajal ja kiirendama töövoogu. Lisateabe saamiseks külastage www.barco.com/product/intuitive-workflow-tools.
Ühendage sekundaarne ülesvoolu USB pistmik (USB UP 2) töökoha 2 USB-hostiga.
Märkus: USB UP 2 konnektor on kaetud plastkorgiga, mis tuleb esmalt eemaldada.
Ühendage klaviatuur ja hiir (või muud irdseadmed, mida kasutatakse töökohtade juhtimiseks) kuvari allavoolu USB pistmikuga. Konnektoripesas asub üks allavoolu USB pistmik, teine asub kuvari küljel.
Viige toitelüliti, mis asub voolusisendi konnektori kõrval, asendisse „I”.
Kuvari sisse lülitamiseks vajutage valikukettale.
Lülitage sisse kuvariga ühendatud töökohad.
Esmakordselt käivitamisel töötab kuvar baasvideorežiimis vaikimisi värskenduskiirusel.
Installige Barco kuvari kontrolleri draiver ja Intuitiivsed töövoo tööriistad
Kui kasutate Barco kuvari kontrollerit, saate käivitada oma Nio Fusion 12MP kuvarisüsteemi ja paigaldada Barco kuvari kontrolleritedraiveri ja Intuitiivsed töövoo tööriistad. Barco intuitiivsed töövoo tööriistad on loodud parandama vähemärgatavate detailide nähtavust, parandama fokuseerimist lugemise ajal ja kiirendama töövoogu.
Barco kuvari kontrolleri draiveri ja Intuitiivsete töövoo tööriistade installimiseks:
Installige Barco kuvari kontrolleri draiver ja Barco Intuitiivsed töövoo tööriistad, nagu on kirjeldatud Barco „Kuvari kontroller ja Intuitiivsed töövoo tööriistad” kasutusjuhendis aadressil www.barco.com/support.
Kui draiverid on täielikult installitud, tuvastab kuvar automaatselt ühendatud videosisendsignaali(d) ja kasutab õiget videorežiimi ning värskendussagedust.
Reguleerige EDID vormingut ja ajastusi
Mõlemal DisplayPort-i sisendil peab olema EDID vorming seadistatud valikule DisplayID 1.3 ja EDID eraldusvõime ajastuseks tuleb seadistada 12 MP (st 4200 x 2800), et kasutada täielikku ekraani eraldusvõimet ühe DisplayPort-i videokaabliga.
Märkus: KVM-i lüliti lubamisel ei ole menüü Pildiallika valimine (en: Image Source Selection) enam juurdepääsetav. Lisaks keelatakse Uinak (en: Hibernate), et tagada õige USB-pordi lülitumine ka siis, kui üks või mõlemad töökohad on unerežiimis.
KVM-i sisendite lülitamiseks
Otseteeriba aktiveerimiseks vajutage valikukettale või pöörake seda. KVM-i lüliti ikoon () valitakse nüüd vaikimisi, sest KVM-i lüliti on lubatud.
KVM-i sisendite uuesti lülitamiseks vajutage uuesti valikukettale.
Soovitus: Tavapärasel töötamisel vajutage kaks korda valikukettale, et lülituda kiiremini KVM-i sisendite vahel. Esimene vajutus avab otseteeriba, teine vajutus lülitab sisendeid (KVM-i lüliti ikoon on vaikimisi valitud, KVM-i lülitamine on lubatud).
Märkus: KVM-i sisendite vahel lülitumisel lülitatakse video ümber koheselt, samas USB-signaali ümber lülitamine võib võtta natukene rohkem aega (kuni 2 sekundit).
Märkus: Mõlema DisplayPort-i sisendi DisplayPort-i standardiks peab olema DP V1.2. See on tehase vaikeseadistus. DisplayPort-i standardi muutmiseks vaadake “DisplayPort standardi versioon”.
