2.1 Ühe töökohaga seadistus

Teave

Selles seadistuses ühendatakse kuvar ühe töökohaga kahe DisplayPorti kaabliga, millest kumbki kuvab ekraani ühe poole. Kui ühendate USB-juhtme kuvarist töökohta, saate juhtida töökohta klaviatuuri ja hiirega, mis on ühendatud kuvariga.

Kahe DisplayPorti kaabli kasutamine pildi edastamiseks võimaldab täieliku 12 MP eraldusvõimet täielikul värskendussagedusel, muutes ühe töökohaga seadistuse diagnostikas kasutamisel kõige tavapärasemaks ja soovitatavaks.

Pilt 2–1
Paigaldage kuvari kontroller

Enne kuvari seadistamist veenduge, et tööjaama on installitud sobiv kuvari kontroller. Ühilduvate kuvari kontrollerite loetelu leiate ühilduvusmaatriksist, mis on saadaval aadressil https://www.barco.com/products/medical-display-controllers

Soovitus: Nio Fusion 12MP töötab täies mahus, kui seda kasutatakse koos Barco kuvari kontrolleri ja Barco videodraiveriga. Nendel suure jõudlusega graafikakaartidel on piisavalt võimsust ja võimalusi, et kujutisi selle ekraani jaoks optimaalselt kuvada. Lisaks võimaldavad Barco kuvari kontrollerid kasutada Barco Intuitiivseid töövoo tööriistu, mis on loodud parandama vähemärgatavate detailide nähtavust, parandama fokuseerimist lugemise ajal ja kiirendama töövoogu. Lisateabe saamiseks külastage www.barco.com/product/intuitive-workflow-tools.

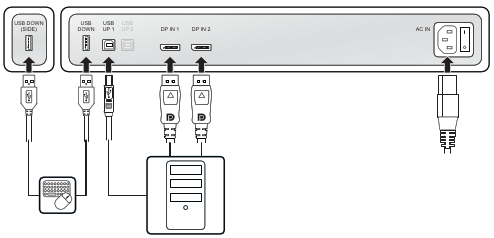

Ühendage kaablid
  1. Eemaldage konnektori kate.
  2. Ühendage DisplayPort-i sisendid (DP IN 1 ja DP IN 2) töökoha DisplayPort-i väljunditega.
  3. Ühendage peamine ülesvoolu USB pistmik (USB UP 1) töökoha USB-hostiga, et kasutada QAWeb-i või irdseadmeid (klaviatuur, hiir, puutepaneel jne), mis on ühendatud kuvari ühe allavoolu USB pistmikuga.
  4. Ühendage klaviatuur ja hiir (või muud irdseadmed, mida kasutatakse töökohtade juhtimiseks) kuvari allavoolu USB pistmikuga. Konnektoripesas asub üks allavoolu USB pistmik, teine asub kuvari küljel.
  5. Ühendage kaasasolev toitejuhe kuvari toitesisendiga.
  6. Viige kõik kaablid läbi konnektoripesa kaabliklambrite.
  7. Pange konnektoripesa kate tagasi: libistage katte ülemine osa vabadesse süvenditesse, seejärel vajutage katte alumine osa tagasi oma kohale.
  8. Suunake kõik juhtmed läbi kuvari jalas olevate suunamise kanalite.

  9. Ühendage kaasasolev toitejuhe maandatud pistikupesaga.

    Pilt 2–2
Lülitage kuvarisüsteem sisse
  1. Viige toitelüliti, mis asub voolusisendi konnektori kõrval, asendisse „I”.
  2. Kuvari sisse lülitamiseks vajutage valikukettale.

  3. Lülitage sisse kuvariga ühendatud töökohad.

    Esmakordselt käivitamisel töötab kuvar baasvideorežiimis vaikimisi värskenduskiirusel.

Installige Barco kuvari kontrolleri draiver ja Intuitiivsed töövoo tööriistad

Kui kasutate Barco kuvari kontrollerit, saate käivitada oma Nio Fusion 12MP kuvarisüsteemi ja paigaldada Barco kuvari kontrolleritedraiveri ja Intuitiivsed töövoo tööriistad. Barco intuitiivsed töövoo tööriistad on loodud parandama vähemärgatavate detailide nähtavust, parandama fokuseerimist lugemise ajal ja kiirendama töövoogu.

Barco kuvari kontrolleri draiveri ja Intuitiivsete töövoo tööriistade installimiseks:

  1. Lülitage Nio Fusion 12MP sisse nagu kirjeldatud jaotises “Sisse-välja lülitamine”.

  2. Lülitage sisse kuvariga ühendatud töökoht.

    Esmakordselt käivitamisel töötab kuvar baasvideorežiimis vaikimisi värskenduskiirusel.

  3. Laadige uusim Barco kuvari kontrolleri draiver ja intuitiivsed töövoo tööriistad alla aadressilt https://www.barco.com/products/medical-display-controllers

  4. Installige Barco kuvari kontrolleri draiver ja Barco Intuitiivsed töövoo tööriistad, nagu on kirjeldatud Barco „Kuvari kontroller ja Intuitiivsed töövoo tööriistad” kasutusjuhendis aadressil www.barco.com/support.

    Kui draiverid on täielikult installitud, tuvastab kuvar automaatselt ühendatud videosisendsignaali(d) ja kasutab õiget videorežiimi ning värskendussagedust.
