概要

このセットアップでは、ディスプレイは、DisplayPort ケーブル各 1 本を使用して、2 台の異なるワークステーションに接続されます。ディスプレイから 2 台のワークステーションそれぞれに USB ケーブルを接続している場合は、ディスプレイに接続されている 1 つのキーボードとマウスで両方のワークステーションを制御できます。2 台のワークステーション間のビデオおよびコントロール信号間の切り替えは、OSD メニューから KVM スイッチで行います。

注: DisplayPort ケーブル 1 本のみを使用して画像を動かす際、フル 12MP 解像度を実現できますが、リフレッシュレートは 45 Hz に制限されます (DisplayPort 1.2 標準の帯域幅の制限による).これにより、パンされた画像の滑らかさに影響し、シネ画像の表示速度がある程度制限されます。

注: Barco では、いずれかのワークステーションにのみ QAWeb をインストールすることを提案します。両方のワークステーションに QAWeb がインストールされている場合、KVM 入力を切り替えるとコンフィグレーションの変更イベントがトリガーされ、QAWeb のワークステーションでディスプレイが消えることがあります。

ディスプレイコントローラーの取り付け

ディスプレイをセットアップする前に、ワークステーションに適切なディスプレイコントローラがインストールされていることを確認してください。互換性のあるディスプレイコントローラーの一覧については、以下の互換性マトリックスを参照してください https://www.barco.com/products/medical-display-controllers

ヒント: Nio Fusion 12MP は、BarcoディスプレイコントローラーおよびBarcoビデオドライバーと併用することで、そのポテンシャルをフルに発揮します。これらの高性能グラフィックカードは、このディスプレイに最適な画像をレンダリングするパワーと機能を備えています。さらに、Barcoのディスプレイコントローラーを使用することで、Barcoの直感的なワークフローツールの使用が可能になり、わずかなディテールを明らかにし、読影セッション時のフォーカスを向上してワークフローを加速させるよう作られています。詳細については、www.barco.com/product/intuitive-workflow-tools をご覧ください。

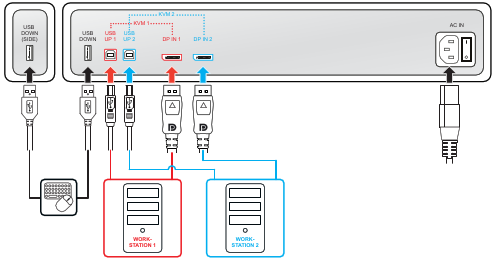

ケーブルの接続

1. 端子カバーを取り外します。
2. DisplayPort 入力 1 (DP IN 1) を、ワークステーション 1 の DisplayPort 出力に接続します。
3. メイン USB アップストリーム端子 (USB UP 1) を、ワークステーション 1 の USB ホストに接続します。
4. DisplayPort 入力 2 (DP IN 2) を、ワークステーション 2 の DisplayPort 出力に接続します。

5. セカンダリ USB アップストリーム端子 (USB UP 2) を、ワークステーション 2 の USB ホストに接続します。



   注: USB UP 2 端子はプラスチック製で覆われており、最初に取り除く必要があります。
6. キーボードとマウス (またはワークステーションの制御に使用する他の周辺機器) を、ディスプレイの USB ダウンストリーム端子に接続します。コネクタコンパートメントに USB ダウンストリーム端子が 1 つあり、もう 1 つはディスプレイの側面にあります。
7. 同梱の電源ケーブルをディスプレイの電源入力に接続します。
8. すべてのケーブルをコネクターコンポーネントのケーブルクリップに通してください。
9. 端子カバーを再度取り付けます。くぼみにカバーの上部をスライドさせてから、カバーの下部を所定の位置に押し込みます。
10. ケーブル (一部またはすべて) は、ディスプレイのスタンド内のルーティングチャンネルを通して配線します。

11. 同梱の電源ケーブルを接地されているコンセントに接続します。



ディスプレイシステムの電源を入れる

1. メイン電源入力コネクタの隣にある電源スイッチを「I」位置に設定します。
2. ジョグダイヤルを押して、ディスプレイをアクティベートします。

3. ディスプレイに接続しているワークステーションの電源を入れます。

   ディスプレイは、はじめて起動する際にはデフォルトのリフレッシュレートで基本ビデオモードで作動します。

Barco ディスプレイコントローラードライバーおよびBarco の直感的なワークフローツールをインストールするには、次の手順を実行します

Barco ディスプレイコントローラーを使用する際は、Nio Fusion 12MP ディスプレイシステムを起動し、Barco ディスプレイコントローラードライバーと直観的ワークフローツールをインストールします。Barcoの直感的なワークフローツールは、わずかなディテールを明らかにし、読み取りセッション時のフォーカスを向上してワークフローを加速させるよう作られています。

EDID フォーマットとタイミングを調整すうる

1 本の DisplayPort ビデオケーブルでフル画面解像度を動かすには、両方の DisplayPort 入力で EDID フォーマットを DisplayID 1.3 に設定し、EDID 解像度タイミングを 12MP (例: 4200 x 2800) に設定する必要があります。

1. OSDのメインメニューを表示します。
2. コンフィグレーション > 画像ソース > 入力設定 > EDIDフォーマット (en: Configuration > Image Sources > Input Settings > EDID format) に移動します。
3. DisplayID 1.3 を選択して確定します。
4. コンフィグレーション > 画像ソース > 入力設定 > DisplayPort 1 > EDID > 解像度 (en: Configuration > Image Sources > Input Settings > DisplayPort 1 > EDID > Resolution) に移動します。
5. 12MP を選択して確定します。
6. コンフィグレーション > 画像ソース > 入力設定 > DisplayPort 2 > EDID > 解像度 (en: Configuration > Image Sources > Input Settings > DisplayPort 2 > EDID > Resolution) に移動します。
7. 12MP を選択して確定します。

KVM スイッチを有効化

1. OSDのメインメニューを表示します。
2. コンフィグレーション > 画像ソース (en: Configuration > Image Sources)メニューの順に進みます。
3. KVM 入力選択 (en: KVM Input Selection) サブメニューを開きます。
4. 有効 (en: Enabled) を選択して確定します。

KVM 入力を切り替えるには、次の手順を実行します。

1. ジョグダイヤルを短く押すか回転させ、ショートカットファンクションをアクティブにします。KVM スイッチが有効化されているため、デォルトで KVM スイッチアイコン () が選択されるようになります。
2. KVM 入力を切り替えるには、ジョグダイヤルをもう一度押します。
