概要

このセットアップでは、ディスプレイは 2 本の DisplayPort ケーブルで 1 台のワークステーションに接続され、それぞれが画面の半分を動かします。ディスプレイからワークステーションに USB ケーブルを接続している場合は、ディスプレイに接続されているキーボードとマウスでワークステーションを制御できます。

2 本の DisplayPort ケーブルを使用して画像を表示することで、フルリフレッシュレートでのフル 12MP 解像度を実現し、単一ワークステーションセットアップを最も保守的で診断目的に推奨される

ディスプレイコントローラーの取り付け

ディスプレイをセットアップする前に、ワークステーションに適切なディスプレイコントローラがインストールされていることを確認してください。互換性のあるディスプレイコントローラーの一覧については、以下の互換性マトリックスを参照してください https://www.barco.com/products/medical-display-controllers

ヒント: Nio Fusion 12MP は、BarcoディスプレイコントローラーおよびBarcoビデオドライバーと併用することで、そのポテンシャルをフルに発揮します。これらの高性能グラフィックカードは、このディスプレイに最適な画像をレンダリングするパワーと機能を備えています。さらに、Barcoのディスプレイコントローラーを使用することで、Barcoの直感的なワークフローツールの使用が可能になり、わずかなディテールを明らかにし、読影セッション時のフォーカスを向上してワークフローを加速させるよう作られています。詳細については、www.barco.com/product/intuitive-workflow-tools をご覧ください。

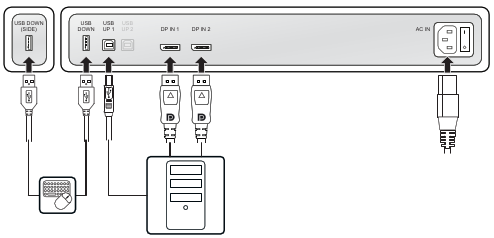

ケーブルの接続

1. 端子カバーを取り外します。
2. DisplayPort 入力 (DP IN 1 および DP IN 2) を、ワークステーションの DisplayPort 出力に接続します。
3. QAWeb、またはディスプレイの USB ダウンストリーム端子に接続されている周辺機器 (キーボード、マウス、タッチパッドなど) を使用するには、メイン USB アップストリーム端子 (USB UP 1) をワークステーションの USB ホストに接続します。
4. キーボードとマウス (またはワークステーションの制御に使用する他の周辺機器) を、ディスプレイの USB ダウンストリーム端子に接続します。コネクタコンパートメントに USB ダウンストリーム端子が 1 つあり、もう 1 つはディスプレイの側面にあります。
5. 同梱の電源ケーブルをディスプレイの電源入力に接続します。
6. すべてのケーブルをコネクターコンポーネントのケーブルクリップに通してください。
7. 端子カバーを再度取り付けます。くぼみにカバーの上部をスライドさせてから、カバーの下部を所定の位置に押し込みます。
8. ケーブルはすべて、ディスプレイのスタンド内のルーティングチャンネルを通して取り回します。

9. 同梱の電源ケーブルを接地されているコンセントに接続します。



ディスプレイシステムの電源を入れる

1. メイン電源入力コネクタの隣にある電源スイッチを「I」位置に設定します。
2. ジョグダイヤルを押して、ディスプレイをアクティベートします。

3. ディスプレイに接続しているワークステーションの電源を入れます。

   ディスプレイは、はじめて起動する際にはデフォルトのリフレッシュレートで基本ビデオモードで作動します。

Barco ディスプレイコントローラードライバーおよびBarco の直感的なワークフローツールをインストールするには、次の手順を実行します

Barco ディスプレイコントローラーを使用する際は、Nio Fusion 12MP ディスプレイシステムを起動し、Barco ディスプレイコントローラードライバーと直観的ワークフローツールをインストールします。Barcoの直感的なワークフローツールは、わずかなディテールを明らかにし、読み取りセッション時のフォーカスを向上してワークフローを加速させるよう作られています。
