2.4 VESA laikiklio įrengimas

Dėmesio! Naudokite tinkamą tvirtinimo įrangą, kad išvengtumėte traumų rizikos.
Įspėjimas. Niekada nebandykite pakeisti prie svirties prijungto ekrano padėtį traukdami arba stumti patį ekraną. Vietoje to, įsitikinkite, kad svirtis yra su VESA suderinama rankena ir ją naudokite ekranui judinti.

Žiūrėkite svirties naudojimo instrukcijas, kur rasite daugiau informacijos ir nurodymus.

Dėmesio! Naudokite laikiklį, kuris yra suderinamas su VESA 100 mm standartu.
Apžvalga

Įprastai prie stovo prijungtas ekranas yra suderinamas su VESA 100 mm standartu. Todėl jį galima naudoti su laikikliu, atitinkančiu VESA 100 mm standartą. Šiame skyriuje parodyta, kaip nuimti ekraną nuo stovo ir kaip prijungti prie VESA laikiklio. Jei laikiklio nenaudojate, galite praleisti šį skyrių.

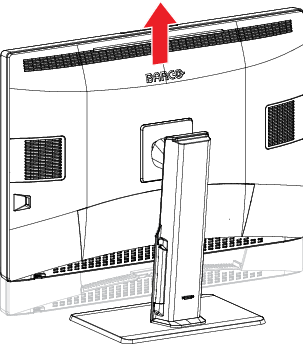

  1. Atblokuokite stovo blokavimo mechanizmą ir pakelkite monitorių į aukščiausią padėtį.

    Pav. 2–5
  2. Paguldykite monitorių priekine dalimi žemyn ant švaraus ir švelnaus horizontalaus paviršiaus. Saugokite, kad nepažeistumėte ekrano paviršiaus.

  3. Stumkite VESA laikiklio dangtelį į dešinę ir pirštu arba plokščiu atsuktuvu pakelkite dangtelį dešinėje.

    Pav. 2–6

  4. Stumkite VESA laikiklio dangtelį į kairę ir plokščiu atsuktuvu atleiskite dangtelį kairėje.

    Pav. 2–7

  5. Pasukite VESA laikiklio dangtelį, kad atsidengtų varžtai, laikantys ekraną ant stovo.

    Pav. 2–8

  6. Atsukite 4 tvirtinimo varžtus, prilaikydami stovą.

    Pav. 2–9

  7. Gerai pritvirtinkite ekraną prie VESA laikiklio 4 M4 varžtais.

    Rinkdamiesi atitinkamą varžtų ilgį, atsižvelkite į šią taisyklę:

    • Lmin. = T + W + 6.5 mm
    • Lmaks. = T + W + 10 mm
    Pav. 2–10
