2.1 Vienos darbo stoties sąranka

Apie

Šioje sąrankoje monitorius prijungiamas prie vienos darbo stoties dviem „DisplayPort“ laidais, kurių kiekvienas valdo pusę ekrano. USB laidu sujungę savo monitorių su darbo stotimi, galite valdyti darbo stotį klaviatūra ir pele, prijungtomis prie monitoriaus.

Naudojant du „DisplayPort“ laidus vaizdui valdyti, galima gauti visišką 12MP raišką esant visam atnaujinimo dažniui, todėl vienos darbo stoties sąranka yra visuotinai priimta ir rekomenduojama naudoti diagnostikos tikslais.

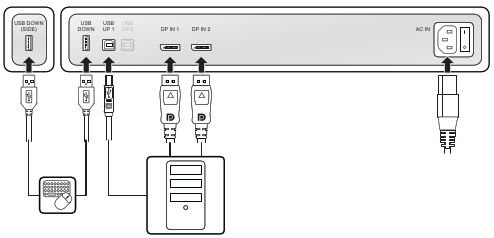

Pav. 2–1
Įdiekite monitoriaus valdiklį

Prieš įrengdami monitorių įsitikinkite, kad jūsų darbo stotyje įdiegtas tinkamas monitoriaus valdiklis. Suderinamų monitorių valdiklių sąrašą rasite suderinamumo matricoje adresu https://www.barco.com/products/medical-display-controllers

Patarimas. „Nio Fusion 12MP“ veikia visu pajėgumu, kai naudojamas su „Barco“ monitoriaus valdikliu ir „Barco“ vaizdo tvarkykle. Šios našiai veikiančios grafikos plokštės turi galios ir galimybių optimaliai atvaizduoti vaizdus šiame monitoriuje. Be to, „Barco“ Monitoriaus valdikliai leidžia naudoti „Barco“ Intuityvios darbo eigos priemonės, kurie skirti subtilioms detalėms geriau matyti, skaitymo sesijų metu geriau sutelkti dėmesį ir pagreitinti darbo eigą. Jei reikia daugiau informacijos, žr. www.barco.com/product/intuitive-workflow-tools.
Prijunkite laidus
  1. Nuimkite jungčių dangtelį.
  2. Sujunkite „DisplayPort“ įvestis (DP IN 1 ir DP IN 2) su „DisplayPort“ išvestimis darbo stotyje.
  3. Sujunkite pagrindinę USB įėjimo jungtį (USB UP 1) su USB pagrindiniu kompiuteriu darbo stotyje, kad galėtumėte naudoti „QAWeb“ arba periferinį įrenginį (klaviatūrą, pelę, jutiklinę planšetę ir kt.), prijungtą prie vienos iš monitoriaus USB išėjimo jungčių.
  4. Prijunkite klaviatūrą ir pelę (arba kitą periferinį įrenginį, naudojamą darbo stotims valdyti) prie monitoriaus USB išėjimo jungčių. Viena USB išėjimo jungtis yra jungčių skyriuje, o antra – monitoriaus šone.
  5. Pridedamą maitinimo laidą prijunkite prie monitoriaus maitinimo įėjimo.
  6. Visus laidus praveskite per laidų fiksatorius jungčių skyriuje.
  7. Vėl uždenkite jungčių dangtelį: įstumkite dangtelio viršų į esamas įdubas, tada įspauskite dangtelio apačią atgal į vietą.
  8. Ištieskite visus laidus per ištiesimo kanalus monitoriaus stove.

  9. Prijunkite pridedamą maitinimo laidą prie įžeminto maitinimo lizdo.

    Pav. 2–2
Įjunkite monitoriaus sistemą
  1. Perjunkite maitinimo jungiklį šalia maitinimo įvado jungties į „I“ padėtį.
  2. Norėdami įjungti monitorių, paspauskite valdymo diską.

  3. Įjunkite darbo stotis, prijungtas prie jūsų monitoriaus.

    Paleidus pirmą kartą, jūsų monitorius veiks baziniu vaizdo režimu numatytuoju atnaujinimo dažniu.

„Barco“ monitorių valdiklio tvarkyklės ir intuityviųjų darbo priemonių įdiegimas

Kai naudojate „Barco“ monitorių valdiklį, galite paleisti savo Nio Fusion 12MP monitorių sistemą ir įdiegti „Barco“ monitorių valdiklio tvarkyklę bei intuityviąsias darbo priemones. „Barco“ intuityviosios darbo priemonės skirtos padidinti subtilių detalių matomumą, pagerinti fokusavimą interpretavimo seansų metu ir paspartinti darbo eigą.

Norėdami įdiegti „Barco“ monitorių valdiklio tvarkyklę ir intuityviąsias darbo priemones:

  1. Įjunkite savo Nio Fusion 12MP, kaip aprašyta skyriuje “Įjungimas / išjungimas”.

  2. Įjunkite darbo stotį, prijungtą prie jūsų monitoriaus.

    Paleidus pirmą kartą, jūsų monitorius veiks baziniu vaizdo režimu numatytuoju atnaujinimo dažniu.

  3. Atsisiųskite naujausią „Barco“ monitorių valdiklio tvarkyklę ir intuityviąsias darbo priemones iš https://www.barco.com/products/medical-display-controllers

  4. Įdiekite „Barco“ monitorių valdiklio tvarkyklę bei „Barco“ intuityviąsias darbo priemones, kaip aprašyta „Barco“ naudotojo vadove „Monitorių valdiklis ir intuityviosios darbo priemonės“ interneto adresu www.barco.com/support.

    Kai tvarkyklės bus visiškai įdiegtos, jūsų monitorius automatiškai aptiks prijungtą (-us) vaizdo įvesties signalą (-us) ir naudos tinkamą vaizdo režimą bei atnaujinimo dažnį.
