Šajā konfigurācijā displejs ir savienots ar divām dažādām darbstacijām — katrai izmantojot vienu DisplayPort kabeli. Pievienojot USB kabeli no displeja uz katru no divām darbstacijām, varat vadīt abas darbstacijas ar vienu tastatūru un peli, kas pievienota displejam. Video un vadības signālu pārslēgšana starp abām darbstacijām tiek veikta ar KVM slēdzi, kas tiek darbināts, izmantojot OSD izvēlni.

Piezīme. Izmantojot tikai vienu DisplayPort kabeli attēlu ievadei, pilna 12 MP izšķirtspēja ir iespējama, taču tikai ar ierobežotu atsvaidzināšanas ātrumu 45 Hz (DisplayPort 1.2 standarta joslas platuma ierobežojumu dēļ). Tas var ietekmēt panoramēto attēlu vienmērīgumu un nedaudz ierobežot kino attēlu parādīšanas ātrumu.

Piezīme. Barco iesaka instalēt QAWeb tikai vienā no abām darbstacijām. Ja abās darbstacijās ir QAWeb, KVM ievades pārslēgšana izraisītu konfigurācijas izmaiņas, un displejs vairs nebūtu redzams darbstacijā ar QAWeb.

Displeja kontrollera instalēšana

Pirms displeja iestatīšanas pārliecinieties, ka darbstacijā ir instalēts piemērots displeja kontrolleris. Saderīgo displeja kontrolleru sarakstu skatiet saderības matricā, kas pieejama šeit: https://www.barco.com/products/medical-display-controllers

Padoms. Nio Fusion 12MP darbojas, kā paredzēts, ja to izmanto kopā ar Barco displeja kontrolleri un Barco video draiveri. Šīm augstas veiktspējas grafikas kartēm ir jauda un spēja optimāli atveidot attēlus šim displejam. Turklāt Barco displeja kontrolleri iespējo Barco intuitīvo darbplūsmas rīku (Intuitive Workflow Tools) lietošanu; tie paredzēti, lai uzlabotu sīku detaļu redzamību un asumu lasīšanas sesiju laikā, kā arī paātrinātu darbplūsmu. Plašāku informāciju, lūdzu, skatiet šeit: www.barco.com/product/intuitive-workflow-tools.

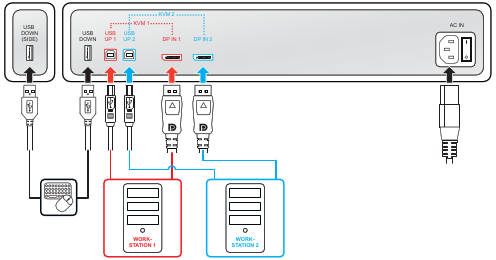

Kabeļu pievienošana

1. Noņemiet savienotāju pārsegu.
2. Savienojiet DisplayPort 1. ievadi (DP IN 1) ar DisplayPort izvadi 1. darbstacijā.
3. Savienojiet galveno USB augšposma savienotāju (USB UP 1) ar USB resursdatoru 1. darbstacijā.
4. Savienojiet DisplayPort 2. ievadi (DP IN 2) ar DisplayPort izvadi 2. darbstacijā.

5. Savienojiet otru USB augšposma savienotāju (USB UP 2) ar USB resursdatoru 2. darbstacijā.



   Piezīme. USB UP 2 savienotājs ir nosegts ar plastmasas vāciņu, kas vispirms jānoņem.
6. Pievienojiet tastatūru un peli (vai citu perifērijas ierīci, ko izmanto darbstaciju vadībai) ar displeja USB lejasposma savienotājiem. Viens USB pakārtotais savienotājs ir pieejams savienotāja nodalījumā, otrs — displeja sānos.
7. Pievienojiet komplektā iekļauto elektrotīkla kabeli displeja barošanas ieejai.
8. Izvelciet visus kabeļus caur savienotāju nodalījuma kabeļa spailēm.
9. Uzstādiet savienotāju nodalījuma pārsegu: iebīdiet pārsega augšdaļu pieejamās atverēs un pēc tam aizbīdiet pārsega apakšdaļu atpakaļ vietā.
10. Izvelciet dažus vai visus kabeļus cauri kabeļu kanāliem displeja statīvā.

11. Pievienojiet komplektā iekļauto elektrotīkla kabeli iezemētai barošanas kontaktligzdai.



Displeja sistēmas ieslēgšana

1. Iestatiet barošanas slēdzi līdzās elektrotīkla barošanas ievades savienotājam stāvoklī “I”.
2. Nospiediet pagriežamo pārslēgu, lai aktivizētu displeju.

3. Ieslēdziet displejam pievienotās darbstacijas.

   Pirmo reizi ieslēdzot displeju, tas darbosies pamata video režīmā ar noklusējuma atsvaidzes intensitāti.

Barco displeja kontrollera draivera un Intuitive Workflow Tools instalēšana

Ja izmantojat Barco displeja kontrolleri, varat palaist savu Nio Fusion 12MP displeja sistēmu un instalēt Barco displeja kontrollera draiveri un intuitīvos darbplūsmas rīkus (Intuitive Workflow Tools). Barco intuitīvie darbplūsmas rīki (Intuitive Workflow Tools) paredzēti, lai uzlabotu sīku detaļu redzamību un asumu lasīšanas sesiju laikā, kā arī paātrinātu darbplūsmu.

EDID formāta un laika intervālu pielāgošana

EDID formāts jāiestata uz DisplayID 1.3 un EDID izšķirtspējas laika intervāli jāiestata uz 12MP (proti, 4200 × 2800) abām DisplayPort ieejām, lai nodrošinātu pilnu ekrāna izšķirtspēju ar vienu DisplayPort video kabeli.

1. Atveriet OSD galveno izvēlni.
2. Pārejiet uz sadaļu Konfigurācija > Attēlu avoti > Ievades iestatījumi > EDID formāts (en: Configuration > Image Sources > Input Settings > EDID format).
3. Atlasiet DisplayID 1.3 un apstipriniet.
4. Pārejiet uz sadaļu Konfigurācija > Attēlu avoti > Ievades iestatījumi > DisplayPort 1 > EDID > Izšķirtspēja (en: Configuration > Image Sources > Input Settings > DisplayPort 1 > EDID > Resolution).
5. Atlasiet 12 MP un apstipriniet.
6. Pārejiet uz sadaļu Konfigurācija > Attēlu avoti > Ievades iestatījumi > DisplayPort 2 > EDID > Izšķirtspēja (en: Configuration > Image Sources > Input Settings > DisplayPort 2 > EDID > Resolution).
7. Atlasiet 12 MP un apstipriniet.

KVM slēdža iespējošana

1. Atveriet OSD galveno izvēlni.
2. Atveriet izvēlni Konfigurācija > Attēlu avoti (en: Configuration > Image Sources).
3. Atveriet apakšizvēlni KVM ievades atlase (en: KVM Input Selection).
4. Atlasiet Iespējots (en: Enabled) un apstipriniet.

KVM ievades pārslēgšana

1. Nospiediet vai pagrieziet pagriežamo pārslēgu, lai aktivizētu saīšņu joslu. KVM slēdža ikona () tagad tiek atlasīta pēc noklusējuma, jo ir iespējots KVM slēdzis.
2. Vēlreiz nospiediet pagriežamo pārslēgu, lai pārslēgtu KVM ievades.
