2.4 Installatie van VESA-steun

Opgelet: Gebruik geschikte bevestigingsinrichtingen om risico op letsels te voorkomen.
Waarschuwing: Verplaats een beeldscherm dat op een arm is bevestigd, nooit door aan het beeldscherm zelf te trekken of er tegen te duwen. Zorg ervoor dat de arm uitgerust is met een handgreep die voldoet aan de VESA-standaard en gebruik deze handgreep om het beeldscherm te verplaatsen.

In de instructiehandleiding van de arm vindt u meer informatie en instructies.

Opgelet: Gebruik een montagearm die voldoet aan de VESA 100 mm-standaard.
Overzicht

Het paneel, dat standaard bevestigd is op een steun, is compatibel met de VESA 100 mm standaard. Het kan dus worden gebruikt met een steun die voldoet aan de VESA 100 mm standaard. In dit hoofdstuk wordt beschreven hoe u het paneel losmaakt van de standaard en bevestigt op een VESA-steun. Als u geen steun gebruikt, kunt u dit hoofdstuk overslaan.

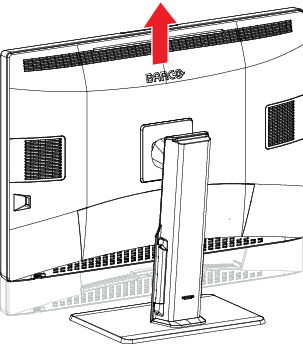

  1. Ontgrendel het vergrendelmechanisme van de standaard en plaats het beeldscherm in de hoogste positie.

    Afbeelding 2–5
  2. Zet het beeldscherm met de voorzijde naar onder neer op een schoon en zacht horizontaal oppervlak. Zorg dat u het paneelscherm niet beschadigt.

  3. Duw het deksel van de VESA-steun naar rechts en til het deksel aan de rechterkant op met uw vinger of een platte schroevendraaier.

    Afbeelding 2–6

  4. Duw het deksel van de VESA-steun naar links en draai het deksel los aan de linkerkant met een platte schroevendraaier.

    Afbeelding 2–7

  5. Draai het deksel van de VESA-steun zodat u bij de schroeven kunt waarmee het paneel aan de standaard is bevestigd.

    Afbeelding 2–8

  6. Schroef de 4 bevestigingsschroeven los terwijl u de standaard ondersteunt.

    Afbeelding 2–9

  7. Maak het paneel stevig vast op de VESA-steun met behulp van 4 M4-schroeven.

    Respecteer de volgende stelregel om een geschikte schroeflengte te selecteren:

    • Lmin = T + W + 6.5 mm
    • Lmax = T + W + 10 mm
    Afbeelding 2–10
