Over

In deze opstelling wordt het beeldscherm met twee verschillende werkstations verbonden, één voor elk DisplayPort-kabel. Wanneer u een USB-kabel van uw beeldscherm op elk van de twee werkstations aansluit, kunt u beide werkstations bedienen met één toetsenbord en computermuis die op het beeldscherm zijn aangesloten. U kunt met de KVM-switch die via het OSD-menu wordt bediend, schakelen tussen de video- en bedieningssignalen van de twee werkstations.

Opmerking: Met slechts één DisplayPort-kabel die het beeld aandrijft, is een volledige 12Mp-resolutie mogelijk, maar slechts aan een beperkte vernieuwingssnelheid van 45 Hz (wegens de bandbreedtebeperkingen van de DisplayPort 1.2-norm). Dit kan invloed hebben op de soepelheid van de gepande beelden en beperkt enigszins de snelheid waarmee de cine-beelden kunnen worden weergegeven.

Opmerking: Barco raadt aan om QAWeb op slechts één van de twee werkstations te installeren. Indien beide werkstations QAWeb zouden hebben geïnstalleerd, zou het schakelen tussen KVM-ingangen een configuratiewijziging activeren, waardoor het beeldscherm van het werkstation in QAWeb zou verdwijnen.

De beeldschermregelaar installeren

Voordat u uw beeldscherm instelt, moet u ervoor zorgen dat er een geschikte beeldschermregelaar is geïnstalleerd in het werkstation. Raadpleeg voor een lijst met compatibele beeldschermregelaars de compatibiliteitsmatrix die beschikbaar is op https://www.barco.com/products/medical-display-controllers

Tip: De Nio Fusion 12MP werkt volledig wanneer deze wordt gebruikt met een Barco Beeldschermregelaar en Barco video stuurprogramma. Deze hoogwaardige grafische kaarten hebben de kracht en mogelijkheden om beelden optimaal te renderen voor dit beeldscherm. Bovendien activeren de beeldschermregelaars van Barco het gebruik van Barco's Intuïtieve workflowhulpmiddelen die ontworpen zijn om de zichtbaarheid van subtiele details te verhogen, de focus tijdens leessessies te verbeteren en de workflow te versnellen. Ga naar www.barco.com/product/intuitive-workflow-tools voor meer informatie.

De kabels aansluiten

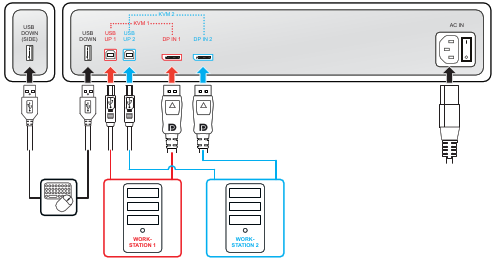

1. Verwijder het connectordeksel.
2. Verbind DisplayPort-ingang 1 (DP IN 1) met de DisplayPort-uitgang op werkstation 1.
3. Verbind de hoofd-USB-upstream-aansluiting (USB UP 1) met een USB-host op werkstation 1.
4. Verbind DisplayPort-ingang 2 (DP IN 2) met de DisplayPort-uitgang op werkstation 2.

5. Verbind de hoofd-USB-upstream-aansluiting (USB UP 2) met een USB-host op werkstation 2.



   Opmerking: De USB UP 2-connector is bedekt met een plastic dop die eerst moet worden verwijderd.
6. Sluit een toetsenbord en computermuis aan (of een ander randapparaat dat wordt gebruikt om de werkstations te bedienen), elk op één van de USB-downstream-aansluitingen van het beeldscherm. Eén USB-downstream-connector is beschikbaar in het connectorvak, een tweede aan de zijkant van het beeldscherm.
7. Sluit het meegeleverde netsnoer aan op de voedingsingang op het beeldscherm.
8. Leid alle kabels door de kabelclips in het connectorvak.
9. Breng het connectordeksel opnieuw aan: schuif de bovenkant van het deksel in de beschikbare uitsparingen en duw vervolgens de onderkant van het deksel terug op zijn plaats.
10. Leid een aantal of alle kabels door de kabelkanalen in de steun van uw beeldscherm.

11. Sluit het meegeleverde netsnoer aan op een geaard stopcontact.



Het beeldscherm inschakelen

1. Zet de aan/uit-schakelaar naast de netvoedingsingang in de 'I'-stand .
2. Druk op de keuzeknop om uw beeldscherm in te schakelen.

3. Schakel de werkstations die aangesloten zijn op uw beeldscherm in.

   Uw beeldscherm werkt in een basisvideomodus met een standaard vernieuwingssnelheid wanneer het beeldscherm voor het eerst wordt opgestart.

Installeer de driver voor de Barco beeldschermregelaar en de Intuitive Workflow Tools

Als u een beeldschermregelaar van Barco gebruikt, kunt u uw Nio Fusion 12MP displaysysteem opstarten en de driver voor de Barco-displaycontroller en de Intuitive Workflow-tools installeren. De Intuitive Workflow Tools van Barco zijn ontworpen om subtiele details beter zichtbaar te maken, de focus te verbeteren tijdens uitleessessies en de workflow te versnellen.

EDID formaat en timings aanpassen

Het EDID formaat moet zijn ingesteld op DisplayID 1.3 en de EDID-timing moet zijn ingesteld op 12MP (d.w.z. 4200 x 2800) voor beide DisplayPort-ingangen om de volledige resolutie van het beeldscherm te kunnen aandrijven via één DisplayPort-videokabel.

1. Open het OSD-hoofdmenu.
2. Navigeer naar Configuratie > Beeldbronnen > Ingangsinstellingen > EDID formaat (en: Configuration > Image Sources > Input Settings > EDID format).
3. Selecteer DisplayID 1.3 en bevestig.
4. Navigeer naar Configuratie > Beeldbronnen > Ingangsinstellingen > DisplayPort 1 > EDID > Resolutie (en: Configuration > Image Sources > Input Settings > DisplayPort 1 > EDID > Resolution).
5. Selecteer 12MP en bevestig.
6. Navigeer naar Configuratie > Beeldbronnen > Ingangsinstellingen > DisplayPort 2 > EDID > Resolutie (en: Configuration > Image Sources > Input Settings > DisplayPort 2 > EDID > Resolution).
7. Selecteer 12MP en bevestig.

De KVM-switch activeren

1. Open het OSD-hoofdmenu.
2. Ga naar het menu Configuratie > Beeldbronnen (en: Configuration > Image Sources).
3. Ga naar het submenu KVM ingangsselectie (en: KVM Input Selection).
4. Selecteer Ingeschakeld (en: Enabled) en bevestig.

Schakelen tussen KVM-ingangen

1. Druk op of draai aan de keuzeknop om de snelkoppelingsbalk te activeren. Het pictogram van de KVM-switch () is nu standaard geselecteerd omdat de KVM-switch is ingeschakeld.
2. Druk opnieuw op de keuzeknop om te schakelen tussen KVM-ingangen.
