2.4 Установка в соответствии со стандартом VESA

Внимание: Во избежание травмы используйте подходящий инструмент для монтажа.
Предупреждение: Никогда не перемещайте монитор, установленный на кронштейне, двигая сам монитор. Вместо этого убедитесь, что кронштейн оснащен ручкой стандарта VESA. Используйте ее для перемещения монитора.

Дополнительную информацию и инструкции см. в руководстве по эксплуатации кронштейна.

Внимание: Используйте крепление, которое соответствует стандарту VESA 100 мм.
Обзор

Панель, подсоединенная в стандартной комплектации к подставке, соответствует также стандарту установки VESA 100 мм. Таким образом, панель можно вешать на кронштейн, соответствующий стандарту VESA 100 мм. В этой главе описана процедура снятия панели монитора со стойки и установки ее на кронштейн VESA. Если кронштейн не используется, можно пропустить эту главу.

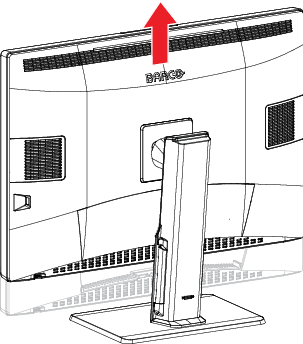

  1. Разблокируйте механизм блокировки подставки и установите монитор в самое верхнее положение.

    Изображение 2–5
  2. Положите монитор передней стороной вниз на чистую и мягкую горизонтальную поверхность. Будьте осторожны, чтобы не повредить экран панели.

  3. Толкните крышку крепления VESA вправо и поднимите крышку с правой стороны пальцем или плоской отверткой.

    Изображение 2–6

  4. Толкните крышку крепления VESA влево и снимите крышку с левой стороны плоской отверткой.

    Изображение 2–7

  5. Поверните крышку крепления VESA, чтобы открыть винты, фиксирующие панель на подставке.

    Изображение 2–8

  6. Поддерживая подставку, открутите 4 крепежных винта.

    Изображение 2–9

  7. Надежно закрепите панель на кронштейне VESA с помощью 4 винтов M4.

    Для подбора длины винтов воспользуйтесь следующей формулой:

    • Lmin = T + W + 6.5 мм
    • Lmax = T + W + 10 мм
    Изображение 2–10
