Сведения

В такой конфигурации монитор подключен к двум разным рабочим станциям с помощью двух кабелей DisplayPort. Если от монитора к каждой из двух рабочих станций подсоединен кабель USB, можно управлять рабочими станциями с помощью клавиатуры и мыши, подключенных к монитору. Для переключения видеосигналов и сигналов управления между двумя рабочими станциями используется переключатель KVM, которым можно управлять через экранное меню.

Примечание. При подключении только одного кабеля DisplayPort для передачи изображения монитор может работать с полным разрешением (12 Мпикс), но только с ограниченной частотой обновления (45 Гц). Это связано с ограничениями полосы пропускания стандарта DisplayPort 1.2. При этом могут наблюдаться рывки при панорамировании изображений и задержки при отображении анимированных изображении.

Примечание. Компания Barco рекомендует устанавливать QAWeb только на одну из двух рабочих станций. Если QAWeb установлен на обеих рабочих станциях, при смене входов KVM сработает событие изменения конфигурации, в результате которого монитор пропадет с рабочей станции в QAWeb.

Установка контроллера отображения

Перед настройкой монитора убедитесь, что на рабочей станции установлен подходящий контроллер отображения. Список совместимых контроллеров отображения см. в матрице совместимости на сайте https://www.barco.com/products/medical-display-controllers

Совет. Устройство Nio Fusion 12MP работает в полную силу при использовании с контроллером отображения Barco и драйвером видео Barco. Эти высокопроизводительные видеокарты обладают достаточной мощностью и возможностями для оптимальной визуализации изображений на этом мониторе. Кроме того, контроллеры отображения Barco позволяют использовать фирменные интуитивно понятные инструменты рабочего процесса, которые предназначены для повышения видимости мелких деталей, улучшения концентрации во время диагностических процедур и ускорения рабочего процесса. Для получения дополнительной информации перейдите по адресу www.barco.com/product/intuitive-workflow-tools.

Подсоединение кабелей

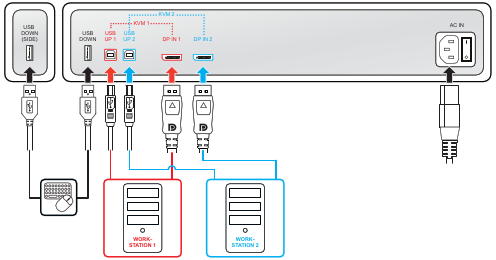

1. Снимите крышку отсека разъемов.
2. Подключите вход DisplayPort 1(DP IN 1) к выходу DisplayPort на рабочей станции 1.
3. Подключите основной разъем USB upstream (USB UP 1) к USB-хосту на рабочей станции 1.
4. Подключите вход DisplayPort 2(DP IN 2) к выходу DisplayPort на рабочей станции 2.

5. Подключите дополнительный разъем USB upstream (USB UP 2) к USB-хосту на рабочей станции 2.



   Примечание. Разъем USB UP 2 закрыт пластиковой крышкой, которую сначала необходимо снять.
6. Подключите клавиатуру и мышь (или другое оборудование для управления рабочими станциями) к разъемам USB downstream на мониторе. Один разъем USB downstream расположен в отсеке разъемов, а другой — сбоку на мониторе.
7. Подсоедините входящий в комплект сетевой кабель к входному разъему питания на мониторе.
8. Проложите все кабели в кабельных зажимах в отсеке разъемов.
9. Установите на место крышку отсека разъемов: вставьте ее верхнюю часть в пазы, а затем нажмите на нижнюю часть.
10. Проложите нужные или все кабели через кабельный канал в подставке монитора.

11. Подключите входящий в комплект сетевой кабель к заземленной розетке.



Включение монитора

1. Переведите выключатель питания рядом с входным разъемом питания в положение “I”.
2. Нажмите на колесико, чтобы включить монитор.

3. Включите рабочую станцию, подключенную к монитору.

   При первом запуске монитор будет работать в основном видеорежиме с частотой обновления по умолчанию.

Установка драйвера контроллера отображения и инструментов Intuitive Workflow от Barco

При использовании контроллера отображения Barco можно запустить монитор Nio Fusion 12MP и установить драйвер контроллера отображения и инструменты Intuitive Workflow от Barco. Инструменты Barco Intuitive Workflow предназначены для более детального изображения нечетких фрагментов, улучшения фокусировки во время работы с изображением и ускорения рабочего процесса.

Настройте формат EDID и синхронизацию

Чтобы монитор работал с полным разрешением при использовании одного видеокабеля DisplayPort, необходимо выбрать формат EDID DisplayID 1.3 и задать для синхронизации разрешения EDID значение 12 Мпикс (en: 12MP) (то есть, 4200 x 2800) на обоих входах DisplayPort.

1. Откройте главное экранное меню.
2. Перейдите в меню Конфигурация > Источники изображения > Настройки входа > Формат EDID (en: Configuration > Image Sources > Input Settings > EDID format).
3. Выберите DisplayID 1.3 и подтвердите выбор.
4. Перейдите в меню Конфигурация > Источники изображения > Настройки входного сигнала > Порт DisplayPort 1 > EDID > Разрешение (en: Configuration > Image Sources > Input Settings > DisplayPort 1 > EDID > Resolution).
5. Выберите 12 Мпикс (en: 12MP) и подтвердите выбор.
6. Перейдите в меню Конфигурация > Источники изображения > Настройки входа > Порт DisplayPort 2 > EDID > Разрешение (en: Configuration > Image Sources > Input Settings > DisplayPort 2 > EDID > Resolution).
7. Выберите 12 Мпикс (en: 12MP) и подтвердите выбор.

Включение переключателя KVM

1. Откройте главное экранное меню.
2. Перейдите в меню Конфигурация > Источники изображения (en: Configuration > Image Sources).
3. Откройте вложенное меню Выбор выбор входа KVM (en: KVM Input Selection).
4. Выберите Включено (en: Enabled) и подтвердите выбор.

Смена входов KVM

1. Нажмите или поверните колесико, чтобы активировать панель быстрого доступа. Значок переключателя KVM () будет выбран по умолчанию, так как переключатель активирован.
2. Чтобы переключить вход KVM, еще раз нажмите на колесико.
